HMC740ST89E

HMC740ST89E от Analog Devices

Общее описание

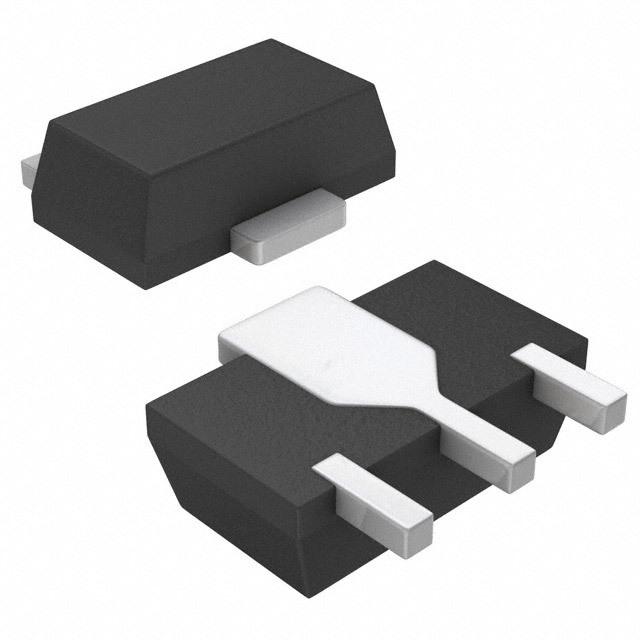

HMC740ST89E — это мощный радиочастотный усилитель от компании Analog Devices, предназначенный для использования в широком диапазоне частот от 50 МГц до 3 ГГц. Этот компонент размещен в компактном корпусе SOT-89 и предлагается в активном статусе. Усилитель обеспечивает высокую производительность, стабильность и надежность при работе в различных радиочастотных применениях.

Преимущества

• Широкий диапазон частот: эффективная работа в диапазоне от 50 МГц до 3 ГГц.
• Высокий уровень выходной мощности: P1dB составляет 18 дБм.
• Усиление: коэффициент усиления составляет 15 дБ.
• Низкий уровень шума: отношение сигнал/шум составляет 3,5 дБ.
• Компактный корпус: доступность в корпусе SOT-89, что уменьшает занимаемое пространство на печатной плате.
• Простота монтажа: поверхностный монтаж и стандартный корпус TO-243AA.

Недостатки

• Потребление энергии: относительно высокий ток потребления (88 мА при 5 В питании).
• Требования к охлаждению: при работе с высокими уровнями мощности может потребоваться дополнительное охлаждение.

Типовое использование

• Мобильные устройства связи
• Устройства GPS
• Радиочастотные модули для телекоммуникационных систем
• Устройства беспроводной связи
• Усилители для приёмников и передатчиков

Рекомендации по применению

Перед использованием HMC740ST89E рекомендуется ознакомиться с его полными техническими характеристиками и листом данных производителя. Обязательно используйте соответствующие радиочастотные печатные платы и проектные методологии для минимизации потерь и обеспечьте адекватное теплоотведение для предотвращения перегрева.

Основные технические характеристики

• Диапазон частот: от 50 МГц до 3 ГГц
• P1dB: 18 дБм
• Коэффициент усиления: 15 дБ
• Уровень шума: 3,5 дБ
• Напряжение питания: 5 В
• Ток потребления: 88 мА
• Тип монтажа: поверхностный монтаж (Surface Mount)
• Корпус/кейс: TO-243AA
• Поставляемая форма корпуса: SOT-89

Возможные аналоги

Перечисленные ниже компоненты могут рассматриваться как аналоги HMC740ST89E:

• [HMC462ST89E от Analog Devices](https://www.analog.com/en/products/hmc462st89.html)
• [BGA2869 от Infineon Technologies](https://www.infineon.com/cms/en/product/rf/amplifier/high-linearity/amplifier/bga2869/)
• [QPA2640 от Qorvo](https://www.qorvo.com/products/p/QPA2640)

Спецификация и характеристики аналогов могут различаться, поэтому рекомендуется тщательно сравнивать перед выбором.

Заключение

HMC740ST89E — мощный и универсальный радиочастотный усилитель, идеально подходящий для множества телекоммуникационных применений. Его высокая производительность и широкий диапазон частот делают его ценным компонентом для использования в сложных радиочастотных системах.
