HMC738LP4E

HMC738LP4E от Analog Devices

Общее описание

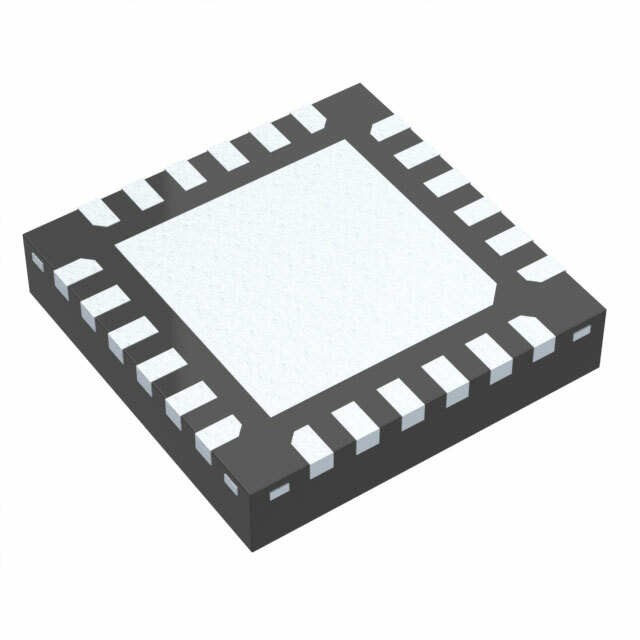

HMC738LP4E – это высокоэффективный монолитный микроволновый интегральный генератор (VCO) от Analog Devices, предназначенный для применения в системах связи и радиочастотных (RF) приложениях. Этот компонент обеспечивает стабильную генерацию сигнала в диапазоне частот от 20.9 ГГц до 23.9 ГГц. Устройство выполнено в корпусе 24-QFN (4x4), что обеспечивает компактность и удобство монтажа на печатной плате.

Преимущества

• Высокая частотная стабильность: Гарантирована стабильность работы в широком диапазоне частот.
• Компактный корпус: Корпус 24-QFN (4x4) обеспечивает компактность и удобство интеграции в системы.
• Тройной выход: Поддерживает стандартный выход, а также выходы с делением на 2 и на 16, что расширяет возможности использования компонента.
• Высокая линейность и низкий уровень фазового шума: Улучшает качество передаваемого и принимаемого сигнала.

Недостатки

• Высокая стоимость: В сравнении с аналогичными компонентами может иметь более высокую цену.
• Необходимость в продвинутом охлаждении: Возможен нагрев при работе на максимальных частотах.

Типовое использование

• Системы радиосвязи: Применяется в высокочастотных модулях передатчиков и приемников.
• Радарные системы: Используется в радарах для генерации стабильных частотных сигналов.
• Измерительное оборудование: Идеально подходит для тестовых и измерительных приборов, требующих генерации стабильных RF сигналов.
• Спутниковая связь: Применяется в оборудовании для передачи данных на космические аппараты.

Рекомендации по применению

• Корпус: Уделите внимание надлежащему процессу пайки, чтобы обеспечить надежное соединение.
• Охлаждение: При необходимости используйте радиатор или активное охлаждение для снижения температуры.
• Экранировка: Рекомендуется использовать экранирование, чтобы минимизировать влияние внешних электромагнитных излучений.
• Проверка совместимости: Убедитесь, что другие компоненты схемы совместимы с выходными характеристиками HMC738LP4E.

Основные технические характеристики

• Частотный диапазон: 20.9 ГГц – 23.9 ГГц
• Выходы: Тройной (стандартный, с делением на 2, с делением на 16)
• Фазовый шум: Низкий уровень фазового шума
• Корпус: 24-QFN (4x4)
• Рабочий температурный диапазон: -40°C до +85°C
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• HMC739LP4E: VCO с похожими характеристиками, но в другом диапазоне частот.
• ADF4355: Высокочастотный синтезатор от Analog Devices с частотным диапазоном до 6.8 ГГц.
• MAX2754: VCO от Maxim Integrated с максимальной выходной частотой до 3.5 ГГц.

Добавьте HMC738LP4E в свою схему для обеспечения высокой стабильности и качества RF сигналов.
