HMC733LC4BTR

HMC733LC4BTR от Analog Devices

Общее описание

HMC733LC4BTR является интегральной схемой генератора на управляемом напряжении (VCO), разработанной компанией Analog Devices. Этот компонент предназначен для использования в приложениях с частотой в диапазоне от 10 ГГц до 20 ГГц и часто применяется в системах радиолокации и других высокочастотных устройствах.

Преимущества

• Высокая стабильность частоты: Этот VCO обеспечивает отличную стабильность частоты в широком диапазоне температур и напряжений.

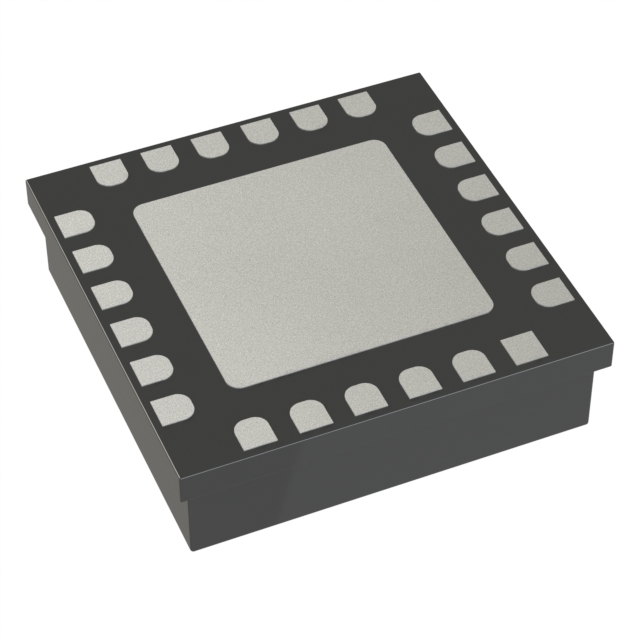

• Компактный размер: Корпус 24-QFN (4x4 мм) позволяет удобно интегрировать этот компонент в компактные устройства.
• Повышенная надежность: Специальный корпус с тепловым отводом и высоким качеством сборки обеспечивает повышенную надежность и долговечность устройства.

Недостатки

• Высокий уровень сложности интеграции: Из-за высоких рабочих частот требуется соблюдение строгих требований к проектированию печатной платы и экранированию.
• Относительно высокая стоимость: Высокие частотные характеристики и стабильность приводят к повышению стоимости компонента.

Типовое использование

• Радиолокационные системы: Используется для генерации надежных и стабильных частотных сигналов.
• Беспроводные коммуникации: Применяется в качестве VCO в фазированных антенных решетках и других устройствах беспроводных сетей.
• Измерительное оборудование: Подходит для высокоточностных измерительных приборов и систем.

Рекомендации по применению

• Убедитесь в правильности разводки печатной платы, чтобы минимизировать влияние паразитных эффектов и шумов.
• Используйте соответствующие схемы подачи питания и стабилизации для обеспечения стабильной работы.
• Рассмотрите варианты теплового управления для предотвращения перегрева при длительной работе на высоких частотах.

Основные технические характеристики

• Частотный диапазон: от 10 ГГц до 20 ГГц
• Тип корпуса: 24-QFN (4x4 мм) с теплоотводом
• Рабочее напряжение: 5 В
• Температурный диапазон: от -40°C до 85°C
• Шум фаз: -109 дБс/Гц при 100 кГц смещения

Возможные аналоги

• HMC738LP4: Частотный диапазон 8 ГГц - 16 ГГц, также производства Analog Devices.
• HMC510LP5E: VCO работающий в диапазоне частот от 8 ГГц до 15 ГГц.

Это высокопроизводительный компонент предназначен для сложных и требовательных приложений на высоких частотах. Использование этого VCO обеспечит стабильность и надежность вашей системы.
