HMC694LP4E

HMC694LP4E от Analog Devices

Общее описание

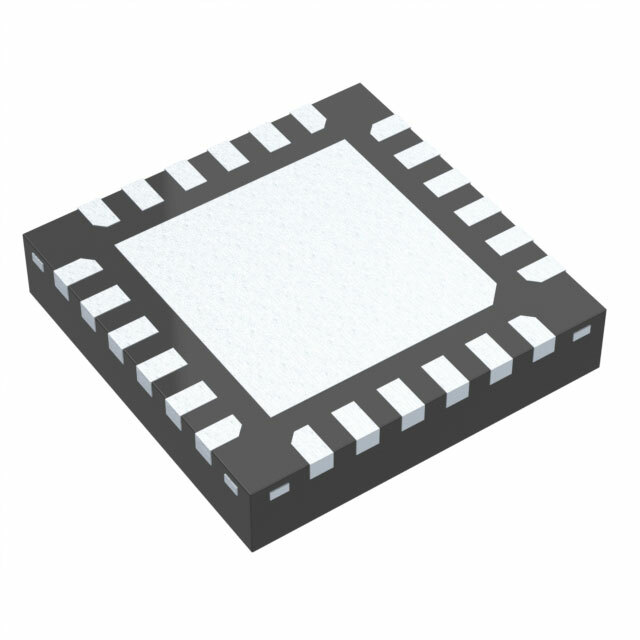

HMC694LP4E - это высокопроизводительный радиочастотный (RF) усилитель от компании Analog Devices. Он предназначен для использования в широком диапазоне частот от 6 ГГц до 17 ГГц. Устройство помещено в корпус QFN с 24 выводами размером 4x4 мм, что делает его идеальным для монтажа на поверхность плат.

Преимущества

• Широкий диапазон частот: 6 ГГц ~ 17 ГГц, что охватывает различные области применения.
• Высокая линейность: P1dB равен 22 дБм, что обеспечивает высокую мощность выхода.
• Высокий коэффициент усиления: Усиление до 22 дБ.
• Компактный размер: Корпус QFN размером 4x4 мм упрощает интеграцию в схемы с ограниченным пространством.

Недостатки

• Потребление энергии: Ток потребления 175 мА при напряжении питания 5 В, что нужно учитывать при проектировании источников питания.

Типовое использование

• Радиосистемы: Применяется в радиопередатчиках и радиоприемниках для усиления слабых сигналов.
• Спутниковая связь: Используется в оборудовании для спутниковой связи благодаря широкому диапазону частот.
• Измерительные приборы: Подходит для использования в высокочастотных измерительных и тестовых приборах.

Рекомендации по применению

• Питание: Убедитесь, что питание стабильно и соответствует рекомендуемому напряжению 5 В.
• Термическое управление: Обеспечьте эффективное охлаждение устройства для предотвращения перегрева.
• Монтаж на плату: Используйте соответствующую технологию поверхностного монтажа (SMT) для обеспечения надежного механического и электрического соединения.

Основные технические характеристики

• Частотный диапазон: 6 ГГц ~ 17 ГГц
• Выходная мощность при P1dB: 22 дБм
• Коэффициент усиления: 22 дБ
• Коэффициент шума: 6 дБ
• Напряжение питания: 5 В
• Ток потребления: 175 мА
• Корпус: 24-QFN (4x4 мм)

Возможные аналоги

• HMC365LP4C от Hittite Microwave Corporation: Также охватывает похожий диапазон частот.
• QPA1003 от Qorvo: Усилитель с низким коэффициентом шума для радиочастотных приложений.

HMC694LP4E от Analog Devices - это надежное и высокопроизводительное решение для различных радиочастотных приложений, требующих широкого диапазона частот и высоких характеристик усиления.
