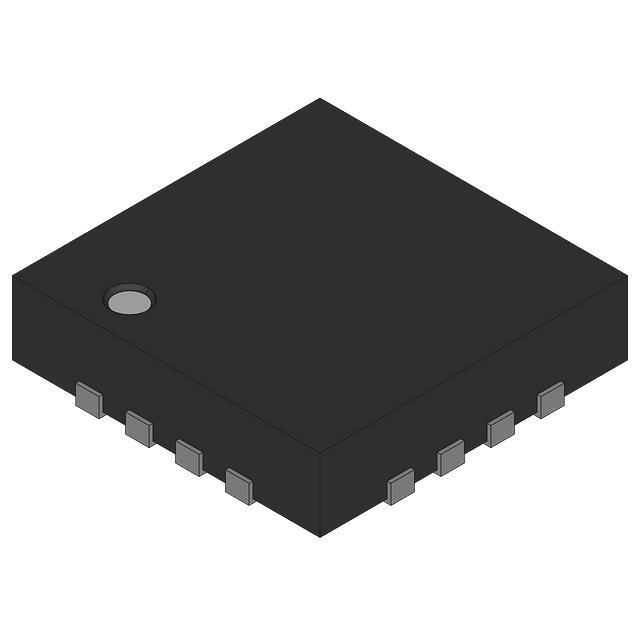

HMC675LP3ETR

HMC675LP3ETR от Analog Devices

Общее описание

HMC675LP3ETR – это высокоскоростной компаратор от Analog Devices, предназначенный для общего применения. Устройство поддерживает работу в диапазоне частот до 13 ГГц и обладает выходом типа CML и Complementary. Компаратор реализован в компактном корпусе типа LFCSP (3x3 мм), что делает его идеальным для интеграции в портативные и миниатюрные устройства.

Преимущества

• Высокая скорость реакции: Время задержки распространения до 130 пс.
• Широкий диапазон рабочих температур: От -40°C до 85°C.
• Компактный корпус: Упакован в малогабаритный корпус 16-LFCSP (3x3).
• Высокая точность: Минимальное напряжение смещения на входе до 5 мВ.
• Низкое энергопотребление: Ток потребления до 9 мА.

Недостатки

• Чувствительность к электростатическим разрядам (ESD): Требует защиты при монтаже и эксплуатации.
• Необходимость в стабильном источнике питания: Нуждается в стабильных питающих напряжениях для корректной работы.

Типовое использование

• Высокоскоростные цифровые системы обработки сигналов.
• Системы радиолокации и связи.
• Тестовое оборудование и измерительные приборы.
• Интерфейсы высоких скоростей передачи данных.

Рекомендации по применению

• Защитите от ESD: Следует принять меры по защите устройства от электростатических разрядов.
• Стабильное питание: Обеспечьте стабильность питающих напряжений 3.3 В и -3 В.
• Правильный монтаж: Монтаж устройства должен выполняться с учетом рекомендаций по тепловому режиму для исключения перегрева.

Основные технические характеристики

• Тип: Компаратор общего назначения
• Число элементов: 1
• Тип выхода: CML, Complementary
• Напряжение питания: 3.3 В, -3 В
• Максимальное смещение на входе: 5 мВ
• Максимальный ток входного смещения: 15 µА
• Типичный ток на выходе: 20 мА
• Максимальный ток покоя: 9 мА
• Типовая CMRR: 80 дБ
• Типовая PSRR: 35 дБ
• Максимальная задержка распространения: 130 пс
• Гистерезис: 1 мВ
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 16-VFQFN Exposed Pad, CSP
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX999: Высокоскоростной компаратор от Maxim Integrated.
• ADCMP604: Входят в семейство высокоскоростных компараторов от Analog Devices.
• LMH7322: Высокоскоростной компаратор от Texas Instruments.

Учитывая свои специфические характеристики, HMC675LP3ETR представляет собой идеальное решение для приложений, требующих высокоскоростного преобразования и высокой точности.
