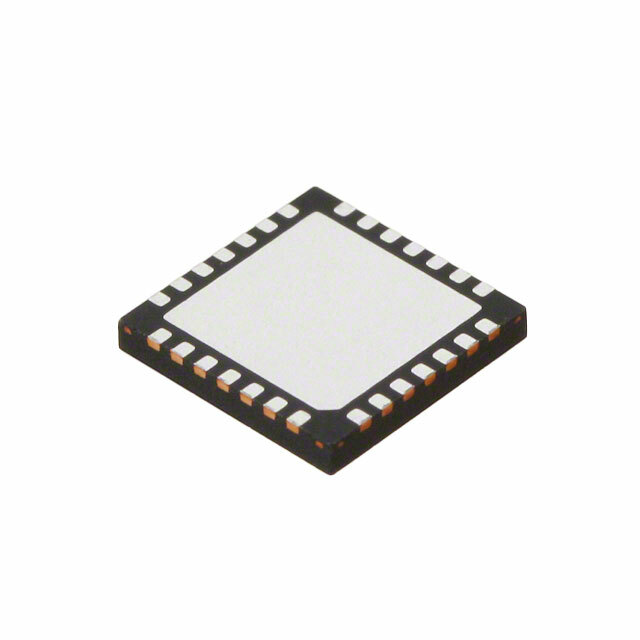

HMC647ALP6E

HMC647ALP6E от Analog Devices

Общее описание

HMC647ALP6E - это высокопроизводительный фазовращатель с 6-разрядным управлением, разработанный для работы в диапазоне частот от 2.5 ГГц до 3.1 ГГц. Этот компонент широко используется в радиочастотных (RF) применениях, таких как радары и системы беспроводной связи. Он поставляется в компактном корпусе QFN с 28 выводами, что обеспечивает отличные электрические характеристики при минимальном занимаемом пространстве.

Преимущества

• Широкий диапазон частот: от 2.5 ГГц до 3.1 ГГц, что делает этот компонент идеальным для различных RF приложений.
• Высокая точность: 6-разрядное управление обеспечивает высокую точность фазовых сдвигов.
• Компактный корпус: 28-QFN (6x6 мм) минимизирует занимаемое пространство на плате.
• Низкие потери: Обеспечивает низкую вставочную потерю, что снижает общее энергопотребление системы.

Недостатки

• Узкий рабочий диапазон частот: Хотя HMC647ALP6E отлично подходит для некоторых приложений, он может быть недостаточно универсальным для других, работающих за пределами указанного диапазона частот.
• Требует внешнего управления: Для работы необходима внешняя логика управления, что может несколько усложнить проектирование схемы.

Типовое использование

• Радиолокационные системы
• Беспроводные сети связи
• Помехозащищенные коммуникационные системы
• Системы с управляемым коэффициентом усиления
• Антенны с фазированной решеткой

Рекомендации по применению

• Компаниям, занимающимся разработкой радиолокационных систем и беспроводных сетей, стоит рассмотреть этот компонент благодаря его высокой точности и надежности.
• Разработчикам RF-схем рекомендуется обратить внимание на качество пайки и термическое управление для стабильной работы устройства.

Основные технические характеристики

• Диапазон частот: 2.5 ГГц - 3.1 ГГц
• Управление: 6-разрядное цифровое
• Корпус: 28-QFN (6x6 мм)
• Тип монтажа: Поверхностный (SMD)
• Рабочее напряжение: 3.3 В
• Вставочные потери: ~6.5 дБ
• Смещение фазы: 360° с шагом ~5.6°

Возможные аналоги

• Analog Devices HMC648ALP6E: Аналогичный фазовращатель с подобными характеристиками.
• Qorvo QPB2215: Фазовращатель с аналогичным диапазоном частот и эстетикой корпуса.
• Mini-Circuits JSPHS-6000+: Широкополосный фазовращатель с несколько расширенным диапазоном частот и различным управлением.

Выбирая HMC647ALP6E от Analog Devices, вы получаете надежный и точный компонент, который поможет вам создать высокопроизводительные радиочастотные системы.
