HMC635LC4TR

Описание компонента HMC635LC4TR от Analog Devices

Общее описание

HMC635LC4TR — это высокоинтегрированный широкополосный усилитель сигнала от Analog Devices, предназначенный для работы с радиочастотными сигналами в диапазоне от 18 ГГц до 40 ГГц. Он идеально подходит для различных применений в области телекоммуникаций, радара и спутниковой связи.

Преимущества

• Широкий диапазон рабочих частот: 18 ГГц ~ 40 ГГц
• Стабильная производительность: Усиление сигнала до 18,5 дБ

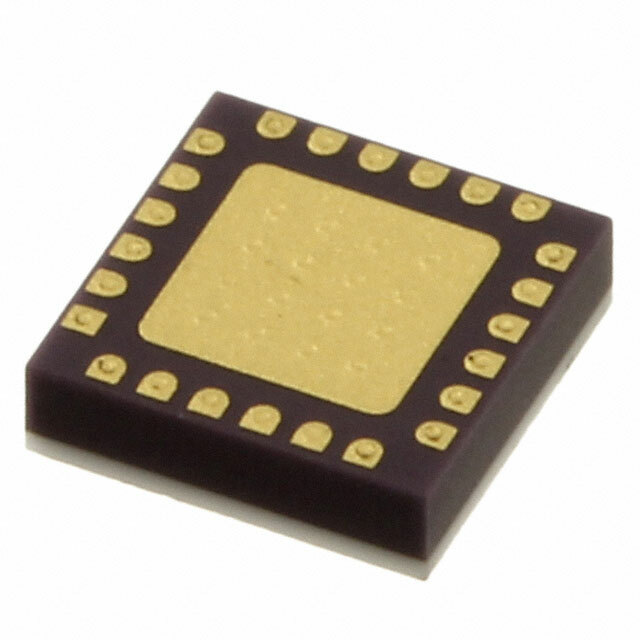

• Компактный дизайн: корпус 24-CQFN (4x4 мм)
• Высокая выходная мощность: P1dB до 22 дБм
• Низкий уровень шумов: 7 дБ

Недостатки

• Высокая энергопотребляемость: Потребление тока до 280 мА
• Необходимость в полном спектре питания и охлаждения, что может добавить сложности в проектировании системы

Типовое использование

• Телекоммуникационное оборудование: включает в себя базовые станции, беспроводные сети и системы распределенных антенн
• Радиолокационные системы: для радиолокационных станций на авианосцах, автомобильных и авиационных приложений
• Спутниковая связь: прием и передача сигнала в спутниковых системах навигации и вещания

Рекомендации по применению

1. Убедитесь, что схемы питания и заземления правильно настроены для минимизации шума и поддержания стабильной работы усилителя.
2. Обеспечьте соответствующее термическое управление, так как усилитель потребляет до 280 мА тока и может нагреваться.
3. Используйте экранирование и высококачественные RF-компоненты для минимизации потерь сигнала и обеспечения его целостности.

Основные технические характеристики

• Частотный диапазон: 18 ГГц ~ 40 ГГц
• Выходная мощность (P1dB): 22 дБм
• Усиление: 18,5 дБ
• Шумовое число: 7 дБ
• Напряжение питания: 5 В
• Потребляемый ток: 280 мА
• Тип корпуса: 24-CQFN (4x4 мм) с выводной площадкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• HMC520LC4B (Analog Devices): Усилитель с чуть более низким диапазоном частот и усилением.
• MAX2022 (Maxim Integrated): Усилитель с широким диапазоном входных частот и схожими характеристиками.
• LNA MMIC (Qorvo): Разные модели широкополосных усилителей сигнала.

Заключение

HMC635LC4TR от Analog Devices представляет собой высокопроизводительный усилитель для радиочастотных приложений с широким диапазоном частот. Его высокие характеристики усиления и компактные размеры делают его идеальным решением для современного телекоммуникационного и радиолокационного оборудования.
