HMC631LP3E

HMC631LP3E от Analog Devices

Общее описание

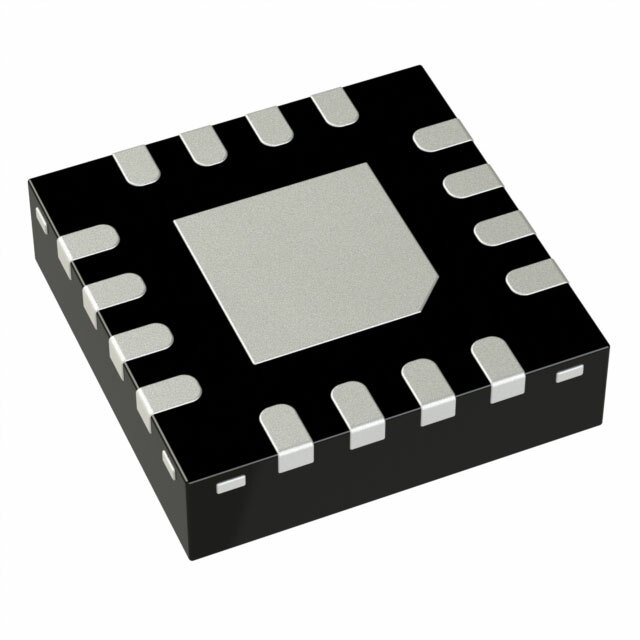

HMC631LP3E - это высокопроизводительный ВЧ векторный модулятор производства Analog Devices. Он специально разработан для работы в дипазоне частот от 1.8 ГГц до 2.7 ГГц и поставляется в компактном корпусе 16-VFQFN с отведением тепла через подложку.

Преимущества

• Высокая линейность: Низкий уровень искажений обеспечивает качественную передачу сигнала.
• Широкий диапазон частот: Поддерживает работу в диапазоне от 1.8 до 2.7 ГГц, что делает модуль универсальным для различных ВЧ приложений.
• Компактный корпус: Корпус 16-VFQFN (3x3 мм) с хорошим тепловым управлением позволяет сократить размеры конечных изделий.
• Низкое энергопотребление: Потребление тока всего 93 мА при напряжении питания 8 В.

Недостатки

• Ограниченный диапазон напряжений питания: Требуется специфический диапазон напряжений питания (8 В), что может потребовать дополнительного источника питания в некоторых приложениях.
• Чувствительность к монтажу: Поверхностный монтаж требует аккуратной пайки для обеспечения надежной работы.

Типовое использование

• Системы беспроводной связи: Используется в радиочастотных передатчиках и приемниках.
• Тестирование и измерение оборудования: Применяется в анализаторах спектра и сигналов.
• Радарные системы: Идеально подходит для использования в радарных системах благодаря высокой линейности и низкому уровню шума.

Рекомендации по применению

• Для стабильной работы модуля следует обеспечить хорошую тепловую связь с печатной платой через подложку корпуса.
• Используйте фильтры частоты для уменьшения паразитных шумов и помех.
• Следует предусмотреть защиту от электростатических разрядов (ESD) для продления срока службы компонента.

Основные технические характеристики

• Диапазон частот: 1.8 ГГц – 2.7 ГГц
• Входная мощность на уровне P1dB: 21 дБм
• Шумовой порог: -160 дБм/Гц
• Ток потребления: 93 мА
• Напряжение питания: 8 В
• Корпус: 16-VFQFN с отведением тепла

Возможные аналоги

• HMC633LP3E: Производство Analog Devices, аналогичный диапазон частот, но отличается рабочими характеристиками.
• MAX5561: Производство Maxim Integrated, модулятор с похожими параметрами, но требует отдельной проверки совместимости в конкретных приложениях.

Этот ВЧ векторный модулятор HMC631LP3E от Analog Devices представляет собой надежное и эффективное решение для множества средне- и высокочастотных применений.
