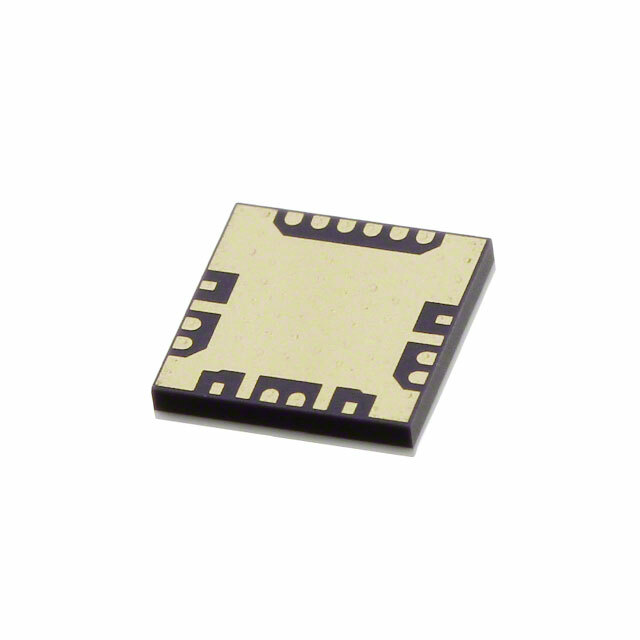

HMC6147ALC5A

HMC6147ALC5A от Analog Devices

Общее описание: HMC6147ALC5A — это высокопроизводительный микроволновый интегральный микросхемный преобразователь частоты (диапазон смесительной частоты — от 37 ГГц до 44 ГГц), предназначенный для использования в системах РЛС и радиолокационного оборудования.

Преимущества:

• Высокая линейность: Микросхема обладает высокой линейностью, что обеспечивает стабильность и точность преобразования частоты.
• Широкий диапазон частот: Поддержка диапазона от 37 ГГц до 44 ГГц позволяет применять этот компонент в различных высокочастотных системах.
• Компактность: Корпус 16-CSMT (5x5 мм) позволяет вписывать компонент в плотные макеты.
• Низкий уровень шума: Обеспечивает минимальные искажения сигнала.

Недостатки:

• Высокая стоимость: Цена на такие компоненты может быть выше по сравнению с аналогами, но это компенсируется превосходными характеристиками.
• Требует специальных навыков для монтажа и использования: Работа с компонентами в диапазоне миллиметровых волн требует особого внимания и навыков в сборке и тестировании.

Типовое использование:

• Радиолокационные системы (РЛС): Чаще всего используется для преобразования частоты в радиолокационных системах, обеспечивая высокую точность и стабильность.
• Коммуникационные системы: Применяется в высокочастотных узлах связи.
• Тестирование и измерения: Используется в измерительных установках и лабораторных условиях для анализа сигналов.

Рекомендуемые применения:

• Разработка и производство РЛС.
• Построение высокочастотных коммуникационных систем.
• Высокоточные измерения и тестирование.

Основные технические характеристики:

• Частота преобразования: от 37 ГГц до 44 ГГц.
• Тип преобразователя: IQ Downconverter.
• Корпус/Габариты: 16-CSMT (5x5 мм).
• Температурный диапазон: от -40°C до +85°C.
• Линейность: Высокая, с низким коэффициентом шума.

Возможные аналоги:

• HMC977LP4E: также от Analog Devices, используется для похожих задач.
• ADL5801: аналогичный смеситель с немного отличающимися параметрами.

Рекомендации по применению:

1. Монтаж и пайка: Интеграция данного компонента требует навыков работы с поверхностным монтажом. Обязательно использование правильного термопрофиля для пайки.
2. Экранировка: Учтите, что работа с высокочастотными компонентами требует экранирования для минимизации электромагнитных помех.
3. Тестирование: Измерение параметров и тестирование должно проводиться в условиях, предписанных производителем.

Используя HMC6147ALC5A, вы получите стабильный и точный преобразователь частоты, который легко интегрируется в ваши высокочастотные схемы.
