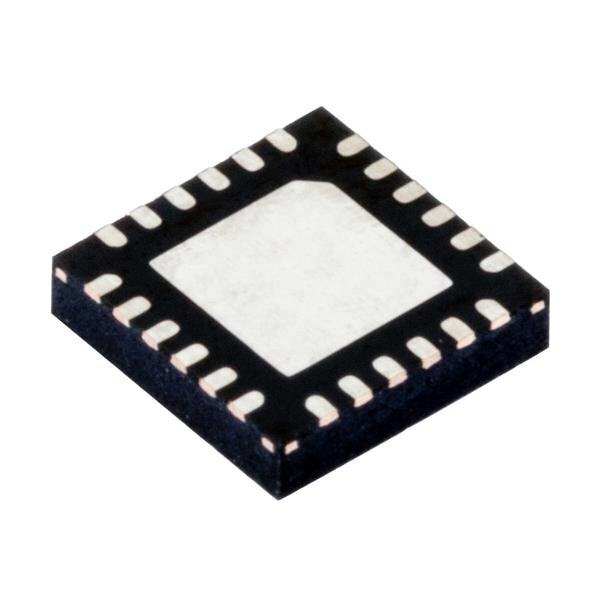

HMC608LC4

Описание HMC608LC4 от Analog Devices

HMC608LC4 — это мощный усилитель средней мощности на основе GaAs pHEMT (Gallium Arsenide pseudomorphic High Electron Mobility Transistor) от компании Analog Devices. Устройство предназначено для работы в диапазоне частот от 9.5 до 11.5 ГГц и обладает высоким динамическим диапазоном.

Преимущества

• Высокий коэффициент усиления: Усилитель обеспечивает типичный коэффициент усиления 29 дБ.
• Высокая выходная мощность: Однотонная выходная мощность на уровне 1 дБ компрессии составляет 27 dBm.
• Высокий третий порядок точки пересечения (OIP3): 33 dBm, что указывает на хорошую линейность усилителя.
• Эффективность: Потребление тока составляет 310 мА при типичных условиях.

Недостатки

• Ограниченный диапазон частот: Работает только в узком диапазоне частот от 9.5 до 11.5 ГГц.
• Потребление энергии: Относительно высокое потребление тока может быть проблемой в приложениях с ограниченным питанием.

Типовое использование

• Радиочастотные приложения: Идеально подходит для использования в радиочастотных передатчиках и приемниках, где требуется усиление сигнала в указанном диапазоне.
• Военные и космические приложения: Высокая надежность и спецификации делают его подходящим для использования в строгих условиях.
• Тестирование и измерения: Может использоваться в оборудовании для тестирования и измерения радиочастотных сигналов.

Рекомендации по применению

• Тщательное проектирование питания: Убедитесь, что источник питания может обеспечить достаточный ток при напряжении от 4.5 до 5.5 В.
• Управление теплом: Предусмотреть адекватный теплоотвод, так как устройство может генерировать значительное количество тепла при работе.

Основные технические характеристики

• Частотный диапазон: 9.5 - 11.5 ГГц
• Коэффициент усиления: 29 дБ (тип.)
• Выходная мощность (P1dB): 27 dBm (тип.)
• OIP3: 33 dBm (тип.)
• Потребление тока: 310 мА (тип.)

Возможные аналоги

Для поиска аналогов рекомендуется обратить внимание на другие усилители средней мощности, работающие в аналогичном частотном диапазоне, предлагаемые различными производителями.
