HMC591LP5E

HMC591LP5E от Analog Devices

Общее описание:

HMC591LP5E – это интегральный усилитель мощности, предназначенный для работы в микроволновом диапазоне частот от 6 ГГц до 9,5 ГГц. Этот усилитель разработан для различных применений, включая радиопередающие системы, микроволновые связи и GPS-применения. Корпус PL5 (32-QFN), в котором поставляется HMC591LP5E, обеспечивает высокую плотность размещения и отличное тепловыделение.

Преимущества:

• Широкий диапазон частот: Усилитель охватывает диапазон от 6 ГГц до 9,5 ГГц, что делает его универсальным для различных применений.
• Высокая выходная мощность: Устройство обеспечивает мощность P1dB до 33 дБм, что является хорошим показателем для многих радиопередающих систем.
• Высокий коэффициент усиления: Коэффициент усиления HMC591LP5E составляет 19 дБ.
• Компактный корпус: 32-контактный корпус QFN (5x5) позволяет экономить место на плате.
• Надежная работа в широком диапазоне напряжений: Диапазон питающих напряжений от 6,5 В до 7,5 В.

Недостатки:

• Ток потребления: При рабочем токе до 1,34 А, устройство может требовать дополнительного охлаждения в зависимости от условий эксплуатации.
• Шум: Шумовая фигура не указана в характеристиках, что может потребовать дополнительных мер по фильтрации в чувствительных приложениях.

Типовое использование:

• Радиопередающие системы: Усиление сигналов в системе передатчика.
• Микроволновые связи: Усилитель мощности для микроволновых каналов связи.
• Системы GPS: Усиление сигнала для передачи данных с высокой точностью позиционирования.

Рекомендации по применению:

• Теплоотвод: Используйте подходящие радиаторы или методы теплоотвода для обеспечения надежной работы при максимальной мощности.
• Фильтрация питания: Применяйте высококачественные конденсаторы для фильтрации питания, чтобы уменьшить шум и пульсации.
• Список материалов: Убедитесь, что при проектировании вашей схемы применяются высокочастотные компоненты, способные работать в диапазоне частот усилителя.

Основные технические характеристики:

• Диапазон частот: 6 ГГц ~ 9,5 ГГц
• Мощность P1dB: 33 дБм
• Коэффициент усиления: 19 дБ
• Питающее напряжение: 6,5 В ~ 7,5 В
• Ток потребления: 1,34 А

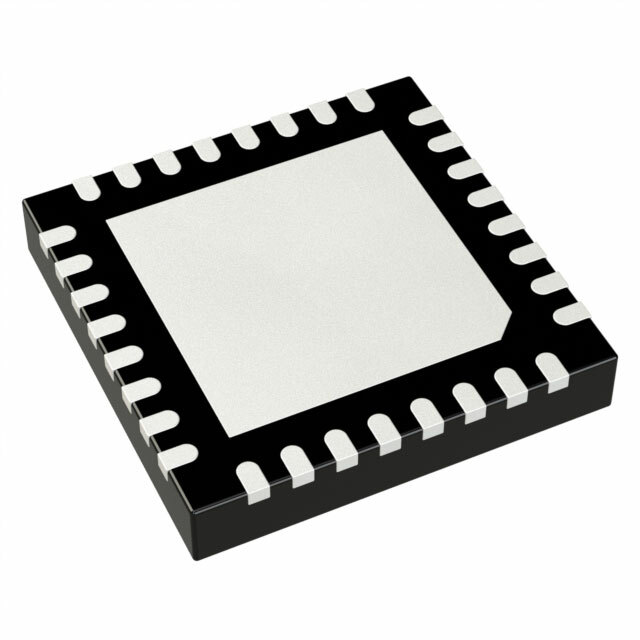

• Корпус: 32-QFN (5x5)

Возможные аналоги:

• HMC520LP5E от Analog Devices: похожий диапазон частот и характеристики, но может быть различие в мощности и коэффициенте усиления.
• ADL5606 от Analog Devices: широкий спектр применения, включая радиочастотные усилители среднего диапазона.

Используйте данные характеристики и рекомендации для правильного выбора и применения HMC591LP5E в вашем проекте.
