HMC589AST89E

HMC589AST89E от Analog Devices

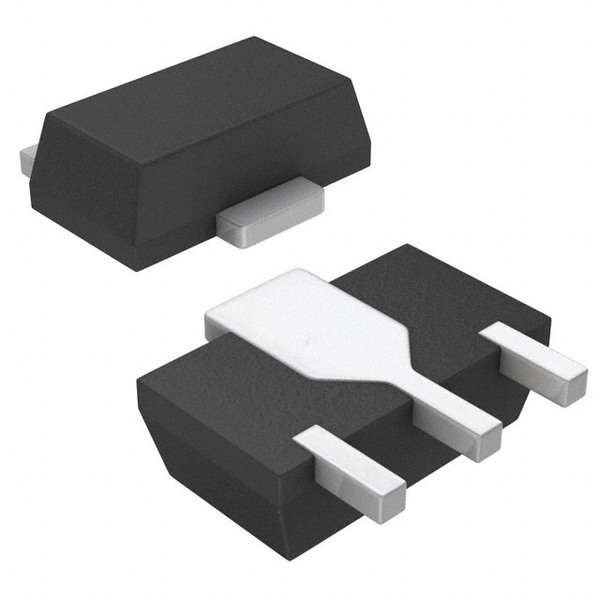

Общее описание: HMC589AST89E — это радиочастотный усилитель от компании Analog Devices, разработанный для применения в беспроводных сетях (WLAN) и других широкополосных системах с рабочей частотой от 0 Гц до 4 ГГц. Устройство выполнено в компактном корпусе типа SOT-89 и предназначено для монтажа на печатную плату методом поверхностного крепления.

Преимущества:

• Широкий частотный диапазон: Поддержка частот от 0 Гц до 4 ГГц.
• Высокий уровень мощности на выходе (P1dB): 17,5 дБм.
• Умеренный коэффициент шума: Всего 4,5 дБ, что обеспечивает высокую чувствительность при приеме сигнала.
• Компактный корпус: SOT-89, что упрощает интеграцию в плотные схемы.

Недостатки:

• Требование к источнику питания: Необходимость подачи стабильного напряжения 5В.
• Умеренное энергопотребление: Потребляемый ток составляет 82 мА.

Типовое использование:

• Усиление сигнала в беспроводных сетях (WLAN).
• Приложения для управления промышленным радиочастотным оборудованием.
• Усилители в системах радиосвязи.
• Другие широкополосные системы, где требуется усиление радиочастотного сигнала.

Рекомендации по применению:

• Убедитесь в наличии стабилизированного источника питания 5В для корректной работы устройства.
• Обеспечьте адекватное охлаждение и вентиляцию, особенно в приложениях с высокой плотностью монтажа, чтобы избежать перегрева.
• Используйте соответствующие схемотехнические решения для минимизации шума и искажений в приемных трактах.

Основные технические характеристики:

• Частотный диапазон: от 0 Гц до 4 ГГц
• P1dB: 17,5 дБм
• Коэффициент усиления: 15 дБ
• Коэффициент шума: 4,5 дБ
• Тип сигнала: WLAN
• Напряжение питания: 5 В
• Потребляемый ток: 82 мА
• Тип монтажа: Поверхностный (SMD)
• Корпус: SOT-89

Возможные аналоги:

• HMC313MS8GE — Альтернативный усилитель для радиочастотных применений, также от Analog Devices.
• MAX2659EWL+T — Усилитель от Maxim Integrated для приложений GPS и GNSS.
• QPA9405 — Активный широкополосный усилитель от Qorvo для схожих применений.

HMC589AST89E является надежным и высокопроизводительным решением для широкого спектра радиочастотных приложений, предлагая высокую мощность и умеренный коэффициент шума.
