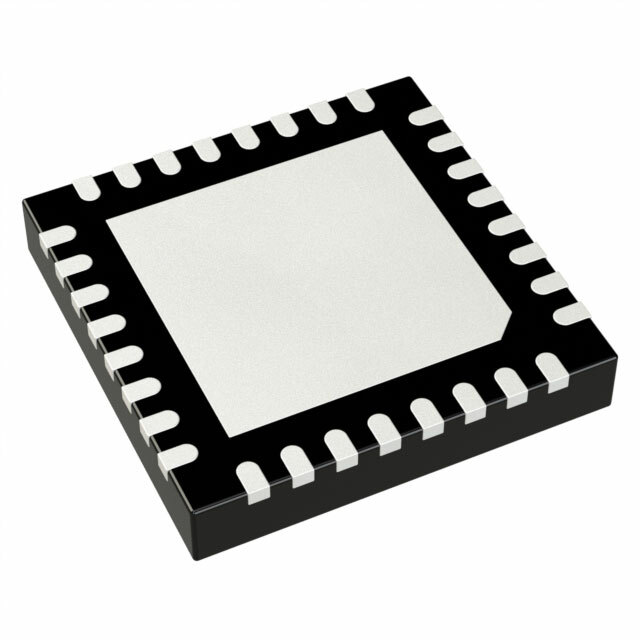

HMC582LP5E

HMC582LP5E от Analog Devices

Общее описание

HMC582LP5E - это монолитный микроволновый интегральный генератор на основе гетеробиполярного транзистора (HBT), который работает в диапазоне частот от 11.1 ГГц до 12.4 ГГц. Данный компонент выпускается в компактном корпусе QFN размером 5x5 мм.

Преимущества

• Высокая частотная стабильность: Минимальные фазовые шумы в широком диапазоне частот.
• Компактность: Корпус QFN размером 5х5 мм уменьшает необходимое место на печатной плате.
• Мультивыходной дизайн: Три различных выхода - стандартный, выход с делением на 2 и делением на 4.
• Легкость интеграции: Простота использования и совместимость со стандартными технологиями монтажа на поверхность.

Недостатки

• Высокая частота: Могут возникать сложности при проектировании схем, работающих на высоких частотах без специализированных навыков и инструментов.
• Тепловыделение: Могут потребоваться дополнительные меры для охлаждения при работе на максимальной мощности.

Типовое использование

• Радиосвязь: Применение в различных радиосистемах и радиопередатчиках.
• Радиочастотные схемы: Используется в широком диапазоне систем, включая датчики и измерительные устройства.
• Системы беспроводной связи: Применяется в беспроводных устройствах и сетях.

Рекомендации по применению

• Экранирование: Для минимизации электромагнитных помех стоит использовать экранированные корпуса и PCB дизайны.
• Теплоотвод: Рекомендуется использовать подложку с хорошей теплопроводностью и организовать соответствующее охлаждение.
• Согласование импеданса: Внимательно подходите к согласованию импеданса для обеспечения оптимальной работы и минимизации потерь.

Основные технические характеристики

• Частотный диапазон: 11.1 ГГц - 12.4 ГГц
• Выходное напряжение: 1.8 В
• Коэффициент деления: Выходы на деление 2 и деление 4
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: QFN (5x5 мм)

Возможные аналоги

• HMC507LC4 от Analog Devices: Диапазон частот 9.5 ГГц - 11.8 ГГц.
• HMC279 за от Analog Devices: Рабочий диапазон 17.7 ГГц - 19.7 ГГц.
• LTC6946-1 от Linear Technology: Диапазон частот 2.220 ГГц - 5.820 ГГц.

Заключение

HMC582LP5E является отличным выбором для разработчиков высокочастотных систем, благодаря его стабильности, мультивыходному дизайну и компактному корпусу. Этот компонент подходит для широкого диапазона приложений в радиосвязи и других высокочастотных системах.
