HMC565LC5

HMC565LC5 от Analog Devices

Общее описание

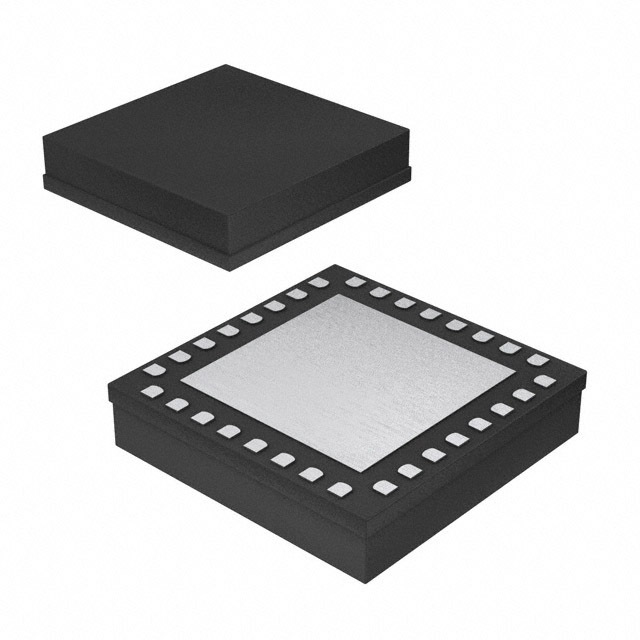

HMC565LC5 — это широкополосный усилитель ВЧ (RF), разработанный компанией Analog Devices. Он охватывает частотный диапазон от 6 ГГц до 20 ГГц, обеспечивая стабильное усиление сигнала. Усилитель выполнен в компактном корпусе типа 32-QFN (5x5).

Преимущества

• Широкий частотный диапазон: Усилитель охватывает частоты от 6 ГГц до 20 ГГц, что делает его универсальным для множества применений.
• Высокий коэффициент усиления: Предоставляет стабильное усиление на уровне 18.5 дБ.
• Низкий уровень шума: Обладает низким уровнем шума (2.5 дБ), что важно для высокочувствительных приложений.
• Компактный корпус: Устройство поставляется в корпусе 32-QFN размером 5x5 мм, что облегчает его интеграцию в ограниченные пространства.

Недостатки

• Затраты на изготовление: В связи с высокими рабочими частотами и качественными параметрами возможна относительно высокая стоимость.
• Чувствительность к установке: Для достижения оптимальных характеристик необходимо строгое соблюдение рекомендаций по монтажу и экранированию.

Типовое использование

• VSAT-системы (системы спутниковой связи)
• DBS (прямая спутниковая связь)
• Радиолокационные системы
• Широкополосные испытательные и измерительные приборы

Рекомендации по применению

• Соблюдение рекомендаций: Строго следуйте рекомендациям производителя по монтажу и использованию компонентов обвязки.
• Экранирование: Обеспечьте надлежащее экранирование для минимизации внешних помех и оптимизации работы.
• Теплоотвод: Используйте эффективное охлаждение для предотвращения перегрева компонента.

Основные технические характеристики

• Рабочий диапазон частот: 6 ГГц ~ 20 ГГц
• Коэффициент усиления: 18.5 дБ
• Уровень запирания по мощности (P1dB): 11 дБм
• Шумовая фигура: 2.5 дБ
• Напряжение питания: 3 В
• Потребляемый ток: 53 мА
• Тип монтажа: Монтаж на поверхность (SMD)
• Корпус: 32-QFN (5х5 мм)

Возможные аналоги

• HMC470LC5 от Analog Devices: Рабочий диапазон частот 5 ГГц ~ 20 ГГц, коэффициент усиления 17 дБ.
• HMC499LC4 от Analog Devices: Рабочий диапазон частот 6 ГГц ~ 20 ГГц, коэффициент усиления 21 дБ.

Надеемся, что данное описание поможет вам с выбором подходящего компонента для ваших задач!
