HMC564LC4

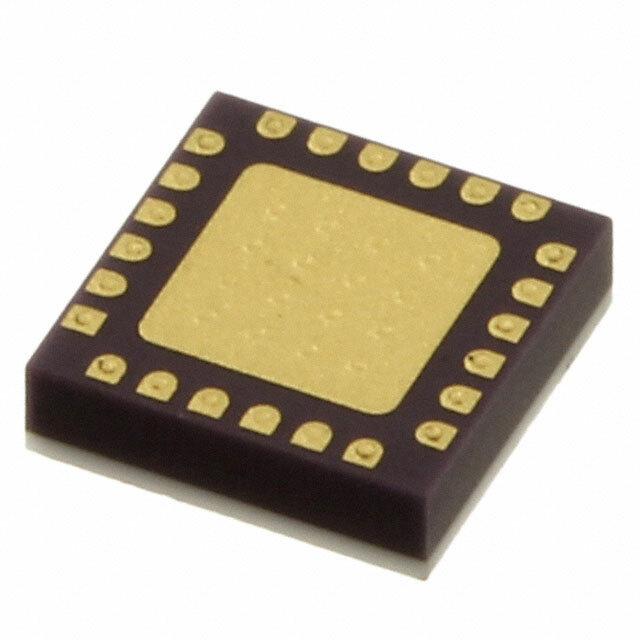

HMC564LC4 от Analog Devices

Общее описание

HMC564LC4 - это широкополосный малошумящий усилитель RF/микроволновых сигналов от компании Analog Devices. Он предназначен для работы в диапазоне частот от 6 ГГц до 14 ГГц и поставляется в компактном корпусе QFN-24 (4x4 мм).

Преимущества

• Широкий диапазон частот: Подходит для различных приложений, охватывающих диапазон от 6 ГГц до 14 ГГц.
• Высокий коэффициент усиления: Обеспечивает стабильное и высокое усиление сигнала на уровне 17 дБ.
• Низкий уровень шума: Обладает низким уровнем шума в 1.8 дБ, что делает его идеальным для применений, требующих высокой чувствительности.
• Компактный корпус: Миниатюрный корпус QFN-24 позволяет экономить пространство и упрощает интеграцию в сложные схемы.

Недостатки

• Требует управления питанием: Для корректной работы необходимо стабилизированное питание в диапазоне от 2.5В до 3.5В.
• Требует хорошего охлаждения: Высокая мощность и плотность компонентов требуют продуманной системы отвода тепла.

Типовое использование

• Системы GPS: Профессиональные и коммерческие GPS-приемники.
• Радиолокационные системы: Различные радиолокационные и радионавигационные системы.
• Безопасные коммуникации: Защищенные каналы связи, требующие высокой стабильности и малошумящего усиления.
• Исходящие линии передачи данных: Устройства, передающие данные на высоких частотах.

Рекомендации по применению

1. Питание: Используйте стабилизированный источник питания с диапазоном напряжения от 2.5В до 3.5В.
2. Охлаждение: Обеспечьте эффективное охлаждение для постоянного отвода тепла от компонента.
3. Разводка печатных плат: Соблюдайте правила разводки микроволновых цепей для минимизации потерь и шума.

Основные технические характеристики

• Диапазон частот: 6 ГГц ~ 14 ГГц
• Коэффициент усиления: 17 дБ
• Низкий уровень шума: 1.8 дБ
• Выходная мощность при 1 дБ компрессии: 13 dBm
• Напряжение питания: 2.5В ~ 3.5В
• Потребляемый ток: 75 мА
• Тип корпуса: QFN-24 (4x4 мм)

Возможные аналоги

• HMC520LC4 от Analog Devices: с близкими характеристиками, но немного в другом диапазоне частот.
• QPA2213 от Qorvo: аналог с немного другими параметрами усиления и шума.
• MAAM-011206 от MACOM: другой широкий диапазон частот, но схожее применение.

Заключение

HMC564LC4 - это высокопроизводительный малошумящий усилитель для работы в диапазоне 6 ГГц ~ 14 ГГц, идеально подходящий для современных радиолокационных, навигационных и коммуникационных систем.
