HMC561LP3ETR

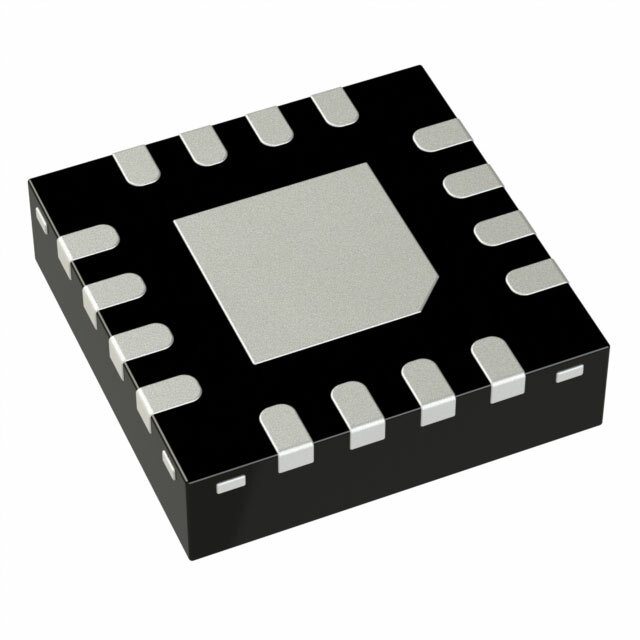

HMC561LP3ETR от Analog Devices

Общее описание

HMC561LP3ETR — это высокопроизводительный частотный умножитель, разработанный компанией Analog Devices. Данный компонент предназначен для удвоения частоты входного сигнала в полосе частот от 8 ГГц до 21 ГГц. Это делает его идеальным для применения в передовых радиочастотных системах (RF).

Преимущества

• Широкий диапазон частот: Поддержка входных частот от 8 ГГц до 21 ГГц.
• Высокая производительность: Минимальные потери мощности и хороший коэффициент умножения.
• Компактность: Поставка в компактном корпусе QFN размером 3 мм x 3 мм.
• Надежность: Высокая стабильность характеристик даже при значительных колебаниях температуры и напряжения.

Недостатки

• Сложность использования для начинающих: Требуется знание RF и высокочастотных схем для правильного использования.
• Чувствительность к монтажу: Необходима внимательная работа при монтаже на плату для обеспечения наилучшей производительности.

Типовое использование

• Системы связи: Применяется в различных радиочастотных системах, включая базы данных, ретрансляторы и терминалы.
• Радиолокационные системы: Используется в РЛС для улучшения разрешения и точности.
• Измерительные приборы: Полезен в высокоточных измерениях и тестировании высокочастотных сигналов.

Рекомендации по применению

• Термоинтерфейс: Рекомендуется обеспечить эффективное теплоотведение через подложку для поддержания стабильной работы.
• Отладка: Используйте качественные инструменты RF для точной настройки и отладки схемы.
• Экранирование: Для минимизации влияния внешних шумов и помех рекомендуется использовать экранированные корпуса и правильную разводку платы.

Основные технические характеристики

• Диапазон частот: 8 ГГц ~ 21 ГГц
• Умножение частоты: X2 (удвоение)
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 16-QFN (3x3 мм)
• Напряжение питания: 5 В
• Потребляемый ток: 100 мА

Возможные аналоги

• HMC363S8G: Частотный умножитель с аналогичными характеристиками, также предлагает высокую производительность в определенных диапазонах.
• ADH415: Множитель частоты, схожий по характеристикам, работающий в диапазоне частот до 24 ГГц.

Заключение

HMC561LP3ETR от Analog Devices — это мощный и компактный частотный умножитель, идеально подходящий для использования в высокочастотных радиочастотных и радиолокационных системах. Он сочетает в себе высокую производительность и компактные размеры, что делает его отличным выбором для инженеров, работающих с передовыми RF-технологиями.
