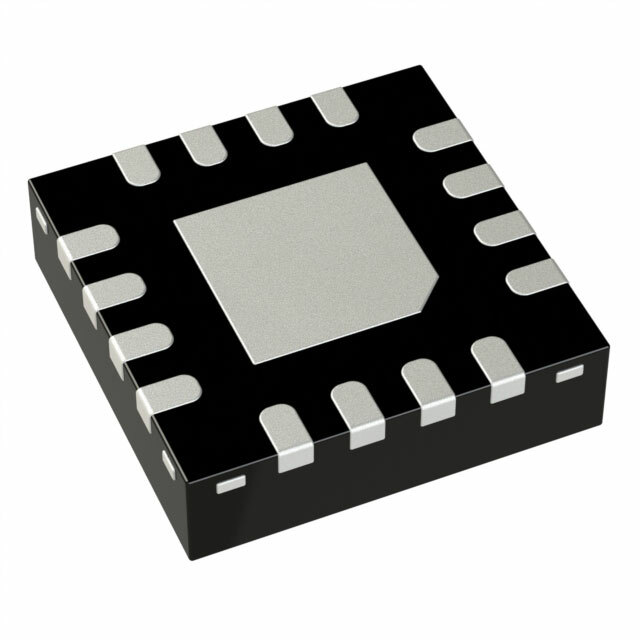

HMC547ALP3ETR

HMC547ALP3ETR от Analog Devices

Общее описание

HMC547ALP3ETR — это высокочастотный переключатель (RF Switch) с конфигурацией SPDT (Single Pole Double Throw) от компании Analog Devices. Этот компонент предназначен для работы в диапазоне частот до 20 ГГц и обеспечивает характеристики высокого качества, такие как низкие потери на переключение и высокую изоляцию.

Преимущества

• Высокая частотная характеристика: Работа в диапазоне до 20 ГГц.
• Низкие потери на переключение: Обеспечивает минимальные потери сигнала, что важно для высокочастотных приложений.
• Высокая изоляция: Подавление нежелательных сигналов, что улучшает общее качество связи.
• Компактный корпус: 16-QFN (3x3мм) позволяет экономить место на плате.

Недостатки

• Требовательность к монтажу: Компонент требует аккуратной пайки и может быть сложен для начинающих радиолюбителей.
• Отсутствие встроенного источника питания: Для работы требуется внешнее питание.

Типовое использование

• VSAT (системы спутниковой связи): Высокая частотная характеристика позволяет использовать компонент в спутниковых приемниках и передатчиках.
• Радиочастотные идентификационные системы (RFID): Обеспечивает надежные характеристики переключения для радиочастотных меток и считывателей.
• Тестовые системы: Отличия в частотах и минимальные потери полезны для тестирующих комплексов.

Рекомендации по применению

• Используйте компонент в схемах с согласованием по импедансу 50 Ом.
• Осуществляйте аккуратный монтаж с учетом тепловых характеристик.
• Убедитесь, что параметры питания соответствуют спецификациям устройства.

Основные технические характеристики

• Тип: Радиочастотный переключатель (RF Switch)
• Конфигурация: SPDT (Single Pole Double Throw)
• Диапазон частот: 0 Гц - 20 ГГц
• Изоляция: 38 дБ при 20 ГГц
• Потери на переключение: 2 дБ при 20 ГГц
• Пиковая мощность на компрессию по 1 dB: 23 дБм
• Третий диапазон IMD: 45 дБм (min)
• Импеданс: 50 Ом
• Температура эксплуатации: -40°C ~ 85°C
• Корпус: 16-QFN (3x3 мм)

Возможные аналоги

• HMC540LC4: Переключатель с похожими характеристиками, но в другом корпусе.
• PE4259: Альтернативный компонент с аналогичным диапазоном частот от компании Peregrine Semiconductor.

Используйте HMC547ALP3ETR в высокочастотных проектах для достижения наилучших результатов в области радиосвязи и передачи данных.
