HMC547ALC3

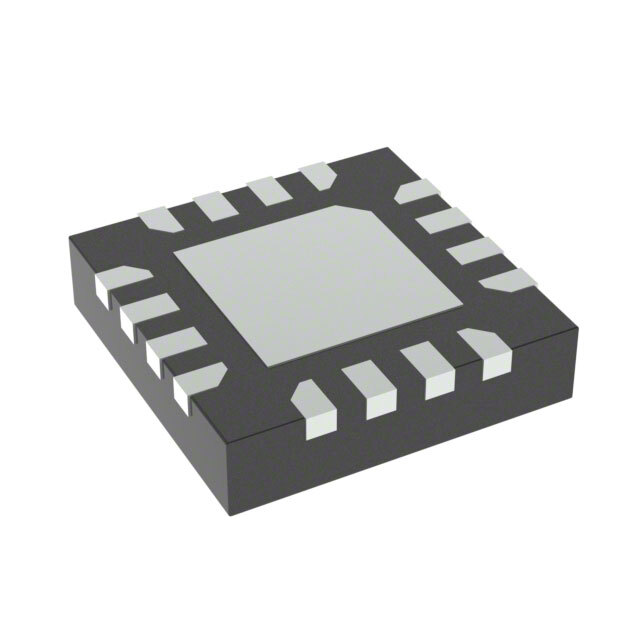

HMC547ALC3 от Analog Devices

Общее описание

HMC547ALC3 – это интегральная микросхема ВЧ переключателя от компании Analog Devices, выполненная в корпусе типа LCC и предназначенная для работы в широком диапазоне частот до 28 ГГц. Это однонаправленный вакуумный сплиттер, который переключает один из входов на один из двух выходов, обеспечивая высокую производительность и надежность.

Преимущества

• Широкий диапазон частот: до 28 ГГц, что делает его подходящим для применения в широком спектре ВЧ и микроволновых приложений.
• Низкие потери вставки: всего 2.4 дБ, минимизируя затухание сигнала.
• Высокая изоляция: до 34 дБ, снижая перекрестные помехи.
• Высокая вводная третья точка пересечения интермодуляционных искажений (IIP3): 46 дБм, подходящая для низкозашумленных усилителей и других чувствительных приложений.

Недостатки

• Относительно высокая цена по сравнению с аналогичными решениями на менее высокие частоты.
• Ограниченная доступность корпусов и сложность в монтаже из-за микроскопических размеров.

Типовое использование

• ВЧ и микроволновые коммуникационные системы
• Приемопередатчики спутниковых станций
• Радиолокационные устройства
• Экспериментальные установки и измерительные приборы

Рекомендации по применению

Для оптимальной работы рекомендуется:

• Учитывать требования к питанию и температурному режиму.
• Использовать в сочетании с качественными коаксиальными кабелями и разъемами для минимальных потерь сигнала.
• При монтаже учитывать рекомендации по тепловому режиму для обеспечения длительной и надежной работы.

Основные технические характеристики

• Тип переключателя: SPDT (Single Pole Double Throw)
• Частотный диапазон: 0 Гц – 28 ГГц
• Изоляция: до 34 дБ
• Потери вставки: 2.4 дБ
• IIP3: 46 дБм
• Импеданс: 50 Ом
• Рабочая температура: от -40°C до +85°C
• Монтаж: Поверхностный
• Корпус: 16-VFQFN (3x3 мм)

Аналоги

• HMC595A от Analog Devices
• PE42423 от Peregrine Semiconductor
• SKY13330-397LF от Skyworks Solutions

Эти аналоги могут рассматриваться в зависимости от специфики требуемых технических характеристик и условий применения.

Заключение

HMC547ALC3 – это высококлассный ВЧ переключатель, который найдет применение в сложных и требовательных радиочастотных устройствах, предлагая выдающуюся производительность и надежность.
