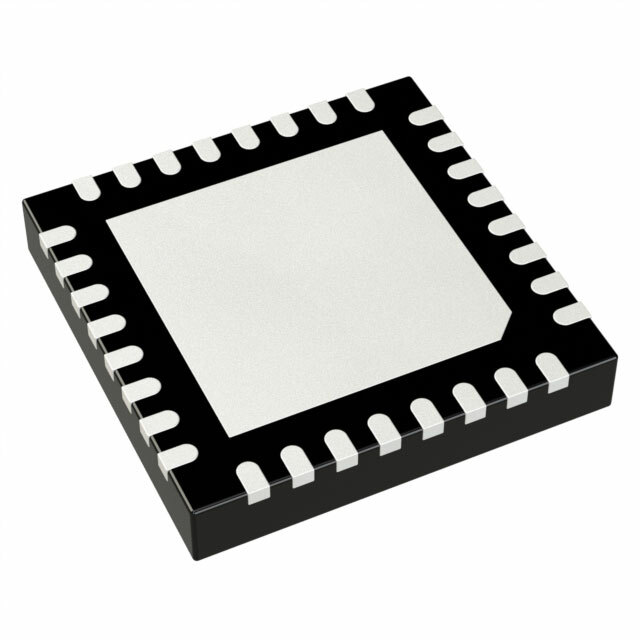

HMC534LP5ETR

HMC534LP5ETR от Analog Devices

Общее описание

HMC534LP5ETR представляет собой монолитный СВЧ VCO (генератор, управляемый напряжением) с тремя выходами, одним стандартным и двумя с делением частоты (на 2 и на 4). Этот компонент идеально подходит для широкого спектра приложений, где требуется стабильный и точный сигнал ВЧ.

Преимущества

• Высокая частотная стабильность: Обеспечивает надежный сигнал в широком диапазоне частот от 10.6 ГГц до 11.8 ГГц.
• Три выхода: Возможность выбора выходного сигнала с делением частоты (на 2 и на 4) или стандартного.
• Компактный размер: 5 мм x 5 мм корпус QFN, что подходит для плотного монтажа на печатную плату.
• Повышенная интеграция: В одном корпусе размещены несколько компонентов, что упрощает схему и снижает общее число компонентов.

Недостатки

• Высокая стоимость: Более сложные и интегрированные компоненты могут иметь более высокую цену.
• Сложность в управлении: Требует точного управления напряжением для обеспечения стабильной работы генератора.

Типовое использование

• Приемники и передатчики в системах связи.
• Генераторы синхронизации в радиолокационных системах.
• Прецизионное оборудование для тестирования и измерений.

Рекомендации по применению

• Управление тепловыми условиями: Убедитесь, что тепло эффективно отводится от корпуса при максимальной рабочей температуре.
• Фильтрация питания: Используйте фильтры, чтобы избежать нежелательных помех в сигнальной цепи.
• Правильное проектирование платы: Свести к минимуму длину соединений и обеспечить надлежащую экранировку для уменьшения радиопомех.

Основные технические характеристики

Возможные аналоги

• HMC535LP4ETR от того же производителя, который охватывает похожий диапазон частот.
• MAX2750 от Maxim Integrated, если требуется альтернативное решение с более низкой частотой.

HMC534LP5ETR от Analog Devices предоставит вам мощный и стабильный источник сигнала для широкого спектра приложений ВЧ и СВЧ.
