HMC534LP5

HMC534LP5 от Analog Devices

Общее описание

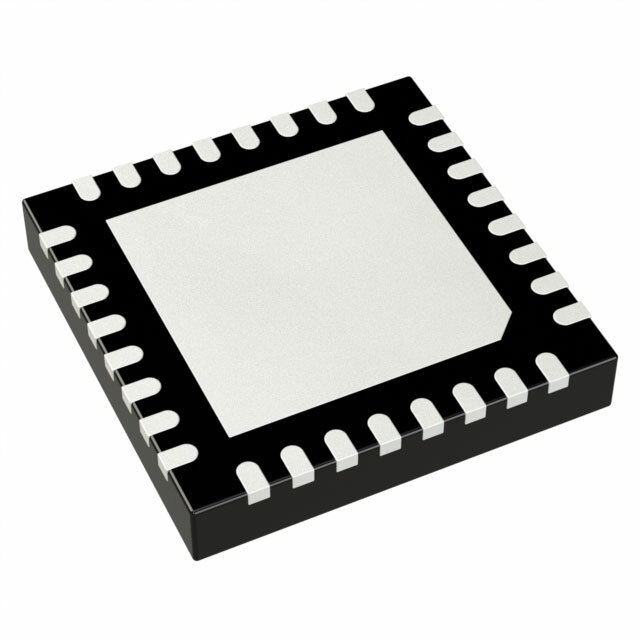

HMC534LP5 – это высокочастотный генератор с управляемой частотой (VCO) от компании Analog Devices, разработанный для использования в различных радиочастотных применениях. Данный компонент ориентирован на генерацию сигналов в диапазоне частот от 10.6 ГГц до 11.8 ГГц. Устройство выполнено в компактном корпусе 32-QFN размером 5x5 мм с выводами.

Преимущества

• Широкий диапазон частот: Генератор покрывает диапазон от 10.6 ГГц до 11.8 ГГц, что делает его универсальным решением для множества задач.
• Компактные размеры: Корпус 32-QFN (5x5 мм) обеспечивает экономию места на печатной плате.
• Тройные выходы: Возможность деления сигнала на 2 или 4, что добавляет гибкость в использовании.

Недостатки

• Сложность монтажа: Из-за малого размера корпуса и необходимости точного монтажа может потребоваться специализированное оборудование для пайки.

Типовое использование

• Радиочастотные системы связи
• Беспроводные устройства
• Системы тестирования и измерений
• Радарные и навигационные системы
• Генерация синхронизированных сигналов в научно-исследовательских лабораториях

Рекомендации по применению

• Обеспечьте качественное питание для поддержания стабильности частоты.
• Используйте соответствующие схемные решения для минимизации шумов и искажений.
• При необходимости применения в более сложных радиочастотных системах, рекомендуется проведение дополнительного экранирования.

Основные технические характеристики

• Диапазон рабочих частот: от 10.6 ГГц до 11.8 ГГц
• Тип корпуса: 32-QFN (5x5 мм)
• Количество выводов: 32
• Выходы: Тройные (разделение на 2, разделение на 4, стандартный выход)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• HMC509LP5 от Analog Devices: Аналогичный VCO с близким частотным диапазоном.
• HMC510LP5 от Analog Devices: VCO с немного расширенным диапазоном частот.
• HMC510LP5E от Analog Devices: Версия HMC510LP5 с улучшенной экологической безопасностью (RoHS compliant).

Заключение

HMC534LP5 от Analog Devices – это надежный и компактный VCO, подходящий для широкого спектра высокочастотных применений. Благодаря своей универсальности и небольшим размерам, он легко интегрируется в современные радиочастотные системы, обеспечивая надежную генерацию сигналов.
