HMC521ALC4TR

9 600,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

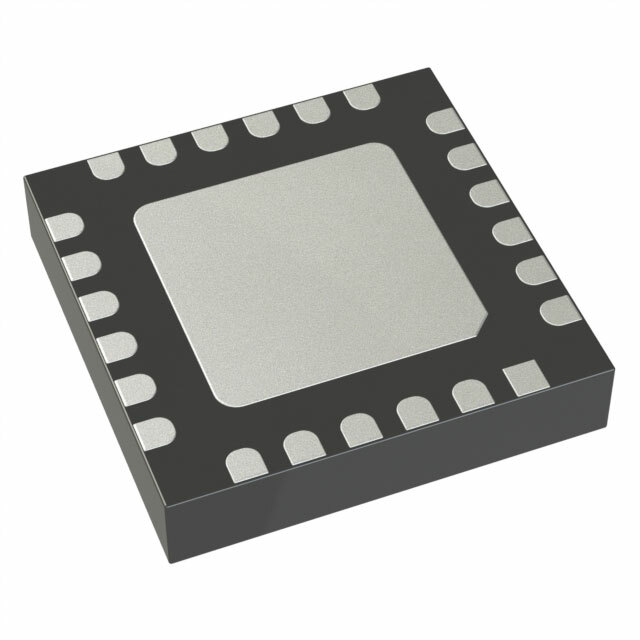

HMC521ALC4TR от Analog Devices

Общее описание

HMC521ALC4TR - это двухканальный MMIC IQ смеситель от компании Analog Devices. Этот компонент предназначен для работы в диапазоне частот от 8.5 до 13.5 ГГц и используется в радио- и микроволновых системах, в частности в приложениях радаров и связи. Он отличается высокой линейностью и низким уровнем фазового шума, что делает его идеальным для использования в высокопроизводительных радиосистемах.

Преимущества

  • Высокая линейность: обеспечивает минимальные искажения сигналов.
  • Широкий частотный диапазон: поддерживает работу в частотах от 8.5 до 13.5 ГГц.
  • Низкий фазовый шум: улучшает общую производительность системы.
  • Компактный корпус: размер корпуса 24-CLCC (3.9x3.9 мм) подходит для плотной компоновки.

Недостатки

  • Необходимость в продвинутом охлаждении: для работы на высоких частотах и мощностях может потребоваться дополнительное охлаждение.
  • Возможные трудности в монтаже: микроэлектронный корпус требует точного монтажа и пайки.

Типовое использование

  • Радиолокационные системы: высокая производительность делает его идеальным для использования в радарных системах.
  • Микроволновые системы связи: используется в высокочастотных линиях связи.
  • Системы электронной борьбы (РЭБ): подходит для высокочастотных приложений, требующих высокой линейности и низкого шума.

Рекомендации по применению

  • Охлаждение: следует предусмотреть эффективное охлаждение для работы на высоких частотах и мощностях.
  • Экранировка: для предотвращения внешних электромагнитных помех рекомендуется использовать экранирование.
  • Пайка: при монтаже на печатную плату необходимо обеспечить качественную пайку для надёжного соединения и предотвращения трещин в корпусе.

Основные технические характеристики

  • Частотный диапазон: 8.5 ГГц ~ 13.5 ГГц
  • Число смесителей: 2
  • Тип корпуса: 24-CLCC (3.9x3.9 мм)
  • Тип монтажа: Поверхностный монтаж
  • Ток потребления: Уточняется по документации
  • Напряжение питания: Уточняется по документации

Возможные аналоги

  • HMC305: также от Analog Devices, частотный диапазон 2.5 ГГц ~ 7.0 ГГц.
  • HMC558LC4: от Analog Devices, работает в диапазоне 10 ГГц ~ 28 ГГц.
  • LT5560: от Analog Devices, частотный диапазон 0.5 ГГц ~ 4.0 ГГц.

Надеюсь, это описание поможет вам лучше понять возможности и применения HMC521ALC4TR!
