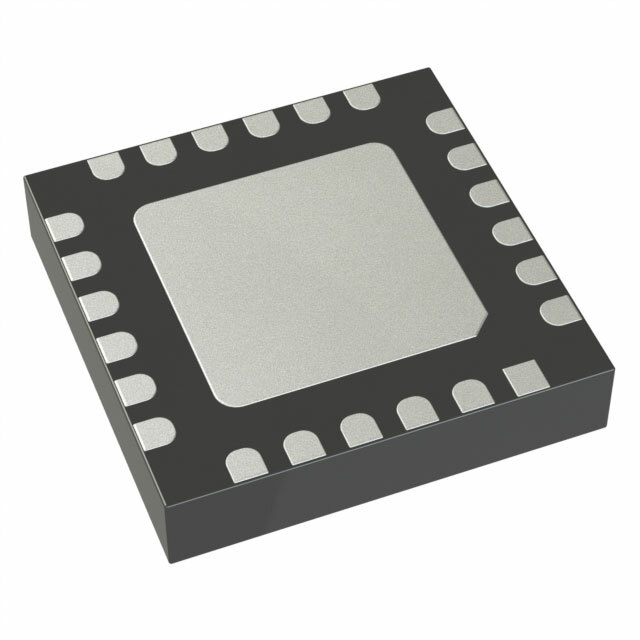

HMC521ALC4

HMC521ALC4 от Analog Devices

Общее описание

HMC521ALC4 – это двойной широкополосный IQ-смеситель (IQ Mixer) от компании Analog Devices. Он поддерживает частотный диапазон от 8.5 GHz до 13.5 GHz, что делает его отличным выбором для широкого спектра радиочастотных применений, включая радары и системы беспроводной связи.

Преимущества

• Широкий частотный диапазон: Работает в диапазоне от 8.5 до 13.5 GHz, охватывая множество радиочастотных приложений.
• Высокая интеграция: Встроенный IQ-смеситель помогает уменьшить количество внешних компонентов и упрощает дизайн схемы.
• Компактный корпус: Монтируется в корпусе 24-CLCC (3.9x3.9 мм), что позволяет экономить место на плате.

Недостатки

• Высокочастотная специализация: Ограничен применением в очень высокочастотных системах, что может быть неприменимо для низкочастотных задач.
• Потребление тока: Потребление тока может быть существенным фактором при разработке маломощных систем.

Типовое использование

• Радары: Благодаря широкому частотному диапазону и высокоскоростным характеристикам данный смеситель идеально подходит для радарных систем.
• Системы беспроводной связи: Поддержка широкого диапазона частот делает его пригодным для различных типов беспроводных устройств, таких как базовые станции и беспроводные датчики.
• Системы спутниковой связи: Применяется в системах спутниковой связи благодаря своим превосходным характеристикам по шуму и диапазону частот.

Рекомендации по применению

• Импедансное согласование: Обеспечьте правильное импедансное согласование для получения наилучших характеристик устройства.
• Теплоотвод: Рассмотрите возможность установки радиаторов или использование других методов охлаждения для избегания перегрева.
• Фильтрация: Включите фильтры на входе и выходе для минимизации влияния шумов и нежелательных сигналов.

Основные технические характеристики

• Тип RF-смесителя: IQ-смеситель (IQ Mixer)
• Рабочий частотный диапазон: 8.5 GHz ~ 13.5 GHz
• Количество смесителей: 2
• Монтаж: Поверхностный монтаж (SMD)
• Корпус/Упаковка: 24-CLCC (3.9x3.9 мм)

Возможные аналоги

• HMC8100LP6JE: Более широкополосное решение (6-38 GHz) от того же производителя.
• HMC773ALC3B: Сравнительное решение, работающее в диапазоне 4-8 GHz.
• ADL5801ACPZ: Смесительный модуль с низкими потерями от Analog Devices, работающий в диапазоне от 10 MHz до 6 GHz.

С этими характеристиками и рекомендациями HMC521ALC4 представляет собой мощный и универсальный компонент для высокочастотных приложений.
