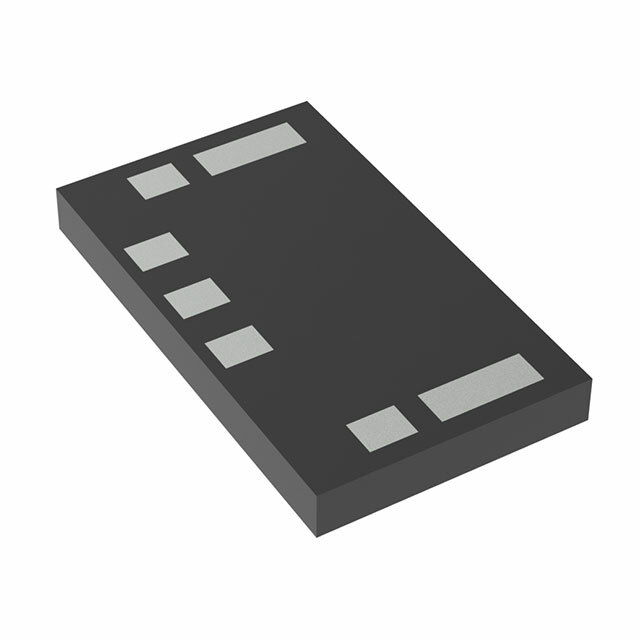

HMC521A-SX

HMC521A-SX от Analog Devices

Общее описание

HMC521A-SX — это микроволновый сантиметро- и миллиметровый диапазон приемопередатчика (RF Mixer) от компании Analog Devices. Компонент предназначен для работы в высокочастотных приложениях, таких как системы спутниковой связи и радары, поддерживает частоты от 14 ГГц до 23 ГГц.

Преимущества

• Высокий диапазон частот: Поддерживает работу на частотах в диапазоне 14-23 ГГц.
• Низкий уровень шума: Типовое значение шумовой фигуры составляет 14 дБ, что обеспечивает высокую производительность.
• Миниатюрные размеры: Данный компонент выполнен в компактном корпусе, что облегчает его интеграцию в сложные схемы.
• Высокая линейность: Обеспечивает высокую линейность и стабильность сигнала.

Недостатки

• Требует высокой точности монтажа: Из-за своих малых размеров и высокочастотных характеристик требует специального оборудования и навыков для монтажа.
• Высокая стоимость: Цена компонента может быть выше, чем у аналогов с меньшими характеристиками, что стоит учитывать при бюджетировании проекта.

Типовое использование

• Системы спутниковой связи: Преобразование сигналов в высокочастотных модулях радаров и передатчиков.
• Радиолокационные системы: Прием и передача радиолокационных сигналов.
• Высокочастотные модули: Использование в различных модулях для передачи и приема сигналов в рамках комплексных систем связи.

Рекомендации по применению

• Точно рассчитывайте параметры фильтрации. Для обеспечения максимальной производительности компонента важно правильно настроить фильтрацию сигнала.
• Используйте качественное экранирование. Обеспечивает минимизацию помех и повышение стабильности системы.
• Учтите теплоотведение. При работе на высоких частотах компонент может выделять значительное количество тепла.

Основные технические характеристики

• Частотный диапазон: 14 ГГц ~ 23 ГГц
• Шумовая фигура: 14 дБ
• Сопротивление: 50 Ом
• Тип корпуса: Die
• Линейность: Вход IP3 22 дБм

Возможные аналоги

• HMC558A-SX от Analog Devices (схожий по характеристикам, но работает в несколько более низком диапазоне частот).
• TGC4401-SM от Qorvo (альтернативный RF Mixer для диапазона до 20 ГГц).

Заключение

HMC521A-SX — это высокопроизводительный высокочастотный миксер от Analog Devices, который идеально подходит для использования в системах спутниковой связи и радиоэлектронных приложениях, требующих высокой линейности и низкого уровня шума.
