HMC520ALC4TR

HMC520ALC4TR от Analog Devices

Общее описание

HMC520ALC4TR — высокопроизводительный IQ-смеситель от компании Analog Devices, предназначенный для применения в микроволновых и радиочастотных цепях. Основной диапазон рабочих частот устройства составляет от 6 ГГц до 10 ГГц, что делает его идеальным решением для VSAT (очень малых апертурных терминалов) и других высокочастотных применений.

Преимущества

• Широкий диапазон рабочих частот: от 6 ГГц до 10 ГГц.
• Высокая линейность: обеспечение низкого уровня искажений сигнала.

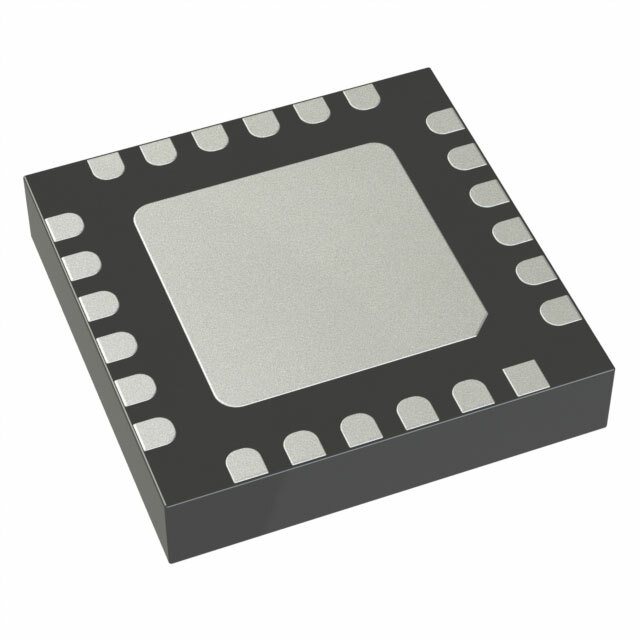

• Компактный корпус: компактный корпус типа 24-CLCC с уменьшенными габаритами (3.9 x 3.9 мм).
• Простота монтажа: монтаж на поверхность, что упрощает процесс сборки.

Недостатки

• Высокая стоимость: более высокая цена по сравнению с аналогами для низкочастотных приложений.
• Требование точной настройки: для оптимальной работы может понадобиться точная настройка и корректировка рабочего диапазона.

Типовое использование

• VSAT системы: высокоскоростные спутниковые терминалы.
• Радиолокационные системы: для различных систем радиолокационного наблюдения.
• Беспроводные системы связи: микроволновые линейки связи и другие беспроводные системы.

Рекомендации по применению

• Проектирование с учетом теплового менеджмента: учитывайте необходимость теплового отвода для предотвращения перегрева устройства.
• Чистота монтажных поверхностей: обеспечьте чистоту монтажных поверхностей для предотвращения коротких замыканий и повышения надёжности подключения.
• Периодическая поверка: регулярная проверка на соответствие параметрам, особенно при использовании в агрессивной среде.

Основные технические характеристики

• Тип РЧ-сигнала: VSAT
• Частотный диапазон: 6 ГГц ~ 10 ГГц
• Количество смесителей: 2
• Ток потребления: переменный, зависит от конкретного режиму работы
• Напряжение питания: переменное, рекомендуемые значения указаны в документации
• Тип монтажа: поверхностный монтаж (SMD)
• Корпус: 24-CLCC (3.9 x 3.9 мм)

Возможные аналоги

• HMC521LC4: IQ-смеситель с похожими характеристиками от Analog Devices.
• ADE-1ASK: смеситель от Mini-Circuits для аналогичных частотных диапазонов.

Примечание: перед использованием рекомендуется ознакомиться с полными характеристиками и документацией на официальном сайте производителя, чтобы учесть все аспекты и специфические требования компонента.
