HMC519LC4TR

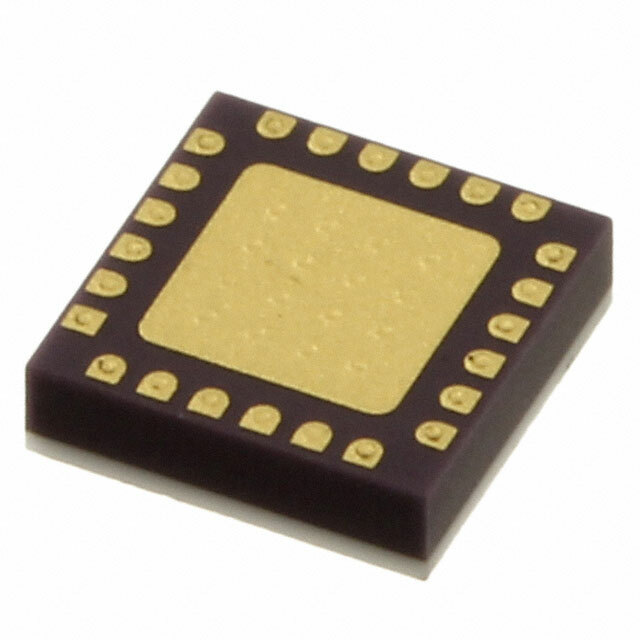

HMC519LC4TR от Analog Devices

Общее описание

HMC519LC4TR — широкий частотный усилитель RF/MMIC (монолитный микроволновый интегральный усилитель) от компании Analog Devices, предназначенный для работы в полосе частот от 18 ГГц до 31 ГГц. Этот усилитель подходит для различных применений, требующих стабильного усиления сигнала и низкого уровня шума. Основные области применения включают спутниковые системы связи VSAT, радиолокационные системы и системы тестирования.

Преимущества

• Широкий диапазон частот: Подходит для работы в диапазоне от 18 ГГц до 31 ГГц, что делает его универсальным для различных приложений.
• Высокая мощность на выходе: Обеспечивает мощность на выходе до 12.2 дБм, что позволяет использовать в системах с высокими требованиями к мощности сигнала.
• Низкий уровень шума: С коэффициентом шума 3.5 дБ, он идеально подходит для приложений, требующих минимальных искажений и шума.
• Компактность: Корпус 24-CQFN (4x4) позволяет экономить место на печатной плате и упрощает интеграцию в различные устройства.

Недостатки

• Требования к охлаждению: Из-за высокой мощности и частоты работы, устройство может потребоваться дополнительное охлаждение для стабильной работы.
• Узкоспециализированность: Из-за высокочастотного диапазона использования, применимость устройства ограничена специфическими областями.

Типовое использование

• Спутниковые системы связи VSAT
• Радиолокационные системы
• Системы тестирования и измерений высокочастотных сигналов
• Коммуникационные системы

Рекомендации по применению

• Питание: Убедитесь, что устройство получит стабильное питание 3 В.
• Размещение: Используйте посадочное место и метод монтажа 24-TFCQFN для оптимальной работы устройства.
• Охлаждение: При необходимости обеспечьте адекватное охлаждение для предотвращения перегрева.
• Схемотехника: При проектировании схемы учитывайте требования к импедансу для получения максимальной производительности.

Основные технические характеристики

• Частотный диапазон: 18 ГГц ~ 31 ГГц
• P1dB (мощность при 1 дБ сжатия): 12.2 дБм
• Усиление: 14.4 дБ
• Коэффициент шума: 3.5 дБ
• Тип сигнала RF: VSAT
• Напряжение питания: 3 В
• Потребляемый ток: 75 мА
• Корпус/монтаж: 24-TFCQFN (4x4)

Возможные аналоги

• HMC518LC4: Усилитель RF/MMIC от Analog Devices с аналогичными характеристиками, но в другом частотном диапазоне.
• HMC498LP3E: Усилитель с частотным диапазоном 34 ГГц - 40 ГГц, тоже от Analog Devices, подходит для других высокочастотных приложений.

Использование HMC519LC4TR обеспечит вашу систему мощным и надежным усилением сигнала, что критически важно для высокочастотных приложений.
