HMC515LP5E от Analog Devices

Общее описание

HMC515LP5E — это высокочастотный удвоитель частоты, разработанный Analog Devices. Устройство использует гетероструктурные биполярные транзисторы (HBT) для преобразования входного сигнала диапазона от 5.75 ГГц до 6.25 ГГц в выходной сигнал диапазона от 11.5 ГГц до 12.5 ГГц. Компактный корпус 32-QFN (5x5 мм) делает его удобным для монтажа на плотных печатных платах.

Преимущества

• Высокая частота работы: Обеспечивает преобразование сигналов в диапазоне до 12.5 ГГц.
• Компактный корпус: 32-контактный QFN корпус размером 5х5 мм экономит место на плате.
• Стабильность и надежность: Использование HBT технологии обеспечивает стабильную работу при высоких частотах.

Недостатки

• Высокий уровень сложности: Требует точной настройки и соблюдения инженерных норм для работы на высоких частотах.
• Тепловыделение: Высокая частота может потребовать дополнительных мер для отвода тепла.

Типовое использование

• VSAT (Very-Small-Aperture Terminal): Используется в спутниковых коммуникациях.
• Микроволновые системы связи: Применяется в системах связи, работающих на высоких частотах.
• Измерительные приборы: Используется в высокочастотных измерительных установках.

Рекомендации по применению

• Обеспечьте надлежащее охлаждение для устранения проблем, связанных с тепловыделением.
• Используйте экранирование и правильную разводку для минимизации шумов и потерь сигнала.
• Убедитесь в соответствии параметров входного и выходного сигналов требованиям устройства.

Основные технические характеристики

• Функция: Удвоитель частоты
• Входная частота: 5,75 ГГц ~ 6,25 ГГц
• Выходная частота: 11,5 ГГц ~ 12,5 ГГц
• Тип RF: VSAT
• Дополнительно: Делитель на 4
• Монтаж: Поверхностный

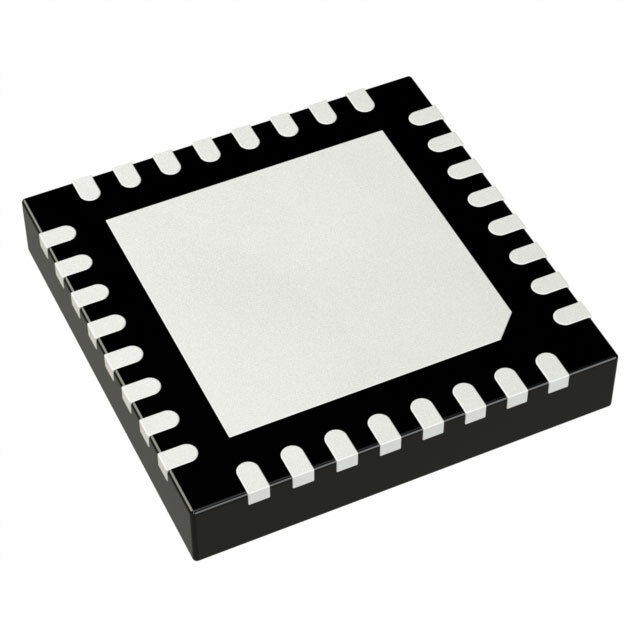

• Корпус: 32-QFN (5x5 мм)

Возможные аналоги

• HMC513LP5E - аналог с подобными характеристиками, также предлагаемый Analog Devices.
• HMC536LP3E - еще одна альтернатива для работы с высокочастотными сигналами.

Использование HMC515LP5E обеспечивает надежную и качественную работу в высокочастотных системах, требующих удвоения частоты. При правильной установке и соблюдении рекомендаций это устройство демонстрирует высокую производительность и стабильность.
