HMC465

HMC465 - ВЧ Усилитель от Analog Devices

Общее описание

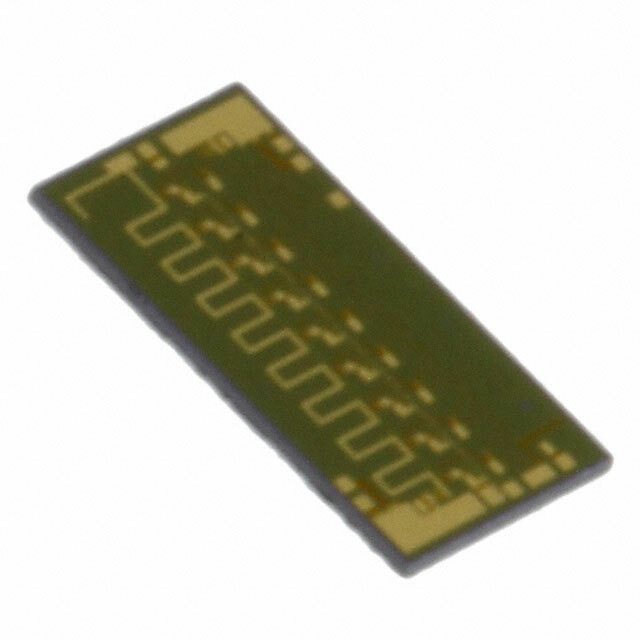

HMC465 от Analog Devices представляет собой ВЧ усилитель, разработанный для использования в широком диапазоне частот от 0 Гц до 20 ГГц. Это высокопроизводительное устройство, выполненное в виде кристалла, идеально подходит для различных применений, требующих надежного и стабильного усиления сигнала.

Преимущества

• Широкий диапазон рабочих частот: 0 Гц - 20 ГГц
• Высокая выходная мощность: 22.5 дБм (P1dB)
• Высокий коэффициент усиления: 18 дБ
• Низкий уровень шума: 3 дБ
• Компактные размеры: питание от 8 В с потреблением тока 160 мА

Недостатки

• Необходимость соблюдения точных условий монтажа: Устройство поставляется в виде кристалла и требует внимательности при установке.
• Высокое тепловыделение: Повышенная мощность потребления требует соответствующего охлаждения.

Типовое использование

• Телекоммуникационные системы
• Радиочастотные приемопередатчики
• Аппаратура измерения и тестирования ВЧ сигналов
• Военные и аэрокосмические использования
• Высокочастотные модули и системы

Рекомендации по применению

Для оптимальной работы HMC465 рекомендуется обеспечить качественную пайку и надлежащие методы монтажа, а также обратить внимание на тепловой режим компонента. При проектировании схемы следует учитывать резонансные частоты и импеданс сопряжения, чтобы минимизировать потери и помехи.

Основные технические характеристики

• Частотный диапазон: от 0 Гц до 20 ГГц
• Выходная мощность (P1dB): 22.5 дБм
• Коэффициент усиления: 18 дБ
• Уровень шума: 3 дБ
• Тип ВЧ: общего назначения
• Питающее напряжение: 8 В
• Потребляемый ток: 160 мА
• Тип монтажа: поверхностный
• Корпус/Габариты: кристалл (Die)

Возможные аналоги

• HMC465LP5ETR от Analog Devices: аналогичная модель в другом корпусе
• QPA2705 от Qorvo: широкополосный ВЧ усилитель

Заключение

HMC465 от Analog Devices является надежным и мощным выбором для решений, требующих высокочастотного усиления широкого спектра сигналов. С правильным подходом к монтажу и управлению тепловыми режимами, этот компонент обеспечит превосходную производительность и стабильность.
