HMC457QS16GETR

5 280,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

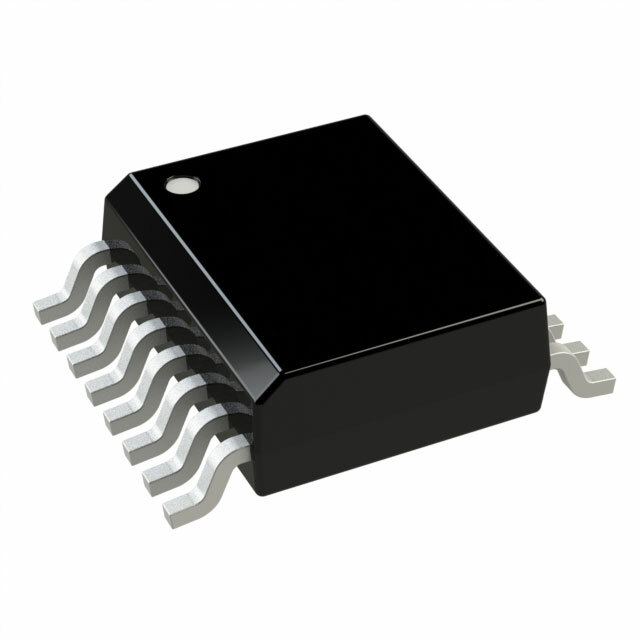

Описание HMC457QS16GETR от Analog Devices

Общее описание

HMC457QS16GETR от Analog Devices представляет собой широкополосный усилитель, предназначенный для работы в диапазоне частот от 1,7 до 2,2 ГГц. Этот компонент обеспечивает высокую линейность и усиление, что делает его идеальным для приложений общего назначения в радиочастотной (РЧ) и беспроводной коммуникации. Упакован в компактный 16-контактный корпус QSOP-EP для поверхностного монтажа, что упрощает интеграцию в современные печатные платы.

Преимущества

  • Широкий диапазон частот: Работает в диапазоне от 1,7 ГГц до 2,2 ГГц.
  • Высокое усиление: Обеспечивает усиление до 27 дБ.
  • Отличная линейность: Пиковая мощность на 1 дБ компрессии (P1dB) составляет 29 дБм.
  • Компактный корпус: 16-контактный QSOP-EP для удобного монтажа на печатную плату.
  • Высокая надежность: Поставляется в активном статусе.

Недостатки

  • Потребляемая мощность: Ток потребления составляет до 500 мА при напряжении питания 5 В.
  • Необходимость отвода тепла: Из-за высокого потребления тока требуется надлежащий отвод тепла в конструкции.

Типовое использование

  • Беспроводные коммуникации: Использование в системах беспроводной связи и передатчиках.
  • Радиочастотные модули: Внутри модулей усиления сигнала в диапазоне 1,7-2,2 ГГц.
  • Радиолокационные системы: Применение в системах радиолокации и авионики.

Рекомендации по применению

  • Обеспечьте адекватное охлаждение при интеграции компонента, чтобы избежать перегрева.
  • Используйте правильные методы поверхностного монтажа для гарантированной надежности соединения.
  • Проверьте совместимость HMC457QS16GETR с другими компонентами вашей схемы для обеспечения надежной работы.

Основные технические характеристики

  • Диапазон частот: 1,7 ГГц ~ 2,2 ГГц
  • P1dB: 29 дБм
  • Коэффициент усиления: 27 дБ
  • Коэффициент шума: 6 дБ
  • Входное напряжение питания: 5 В
  • Ток потребления: 500 мА
  • Частота тестирования: 1,9 ГГц
  • Тип монтажа: Поверхностный монтаж
  • Корпус / упаковка: 16-SSOP (0.154", 3.90mm Width) Exposed Pad
  • Поставщик корпуса устройства: 16-QSOP-EP

Возможные аналоги

  • HMC459QS16G от Analog Devices
  • MAX2644 от Maxim Integrated
  • BGA2865 от NXP Semiconductors

Этот усилитель обеспечивает замечательную производительность в своем частотном диапазоне и является надежным решением для различных радиочастотных приложений.
