HMC453ST89TR

HMC453ST89TR от Analog Devices

Общее описание

HMC453ST89TR — это усилитель ВЧ (высокочастотный) IC от компании Analog Devices, предназначенный для работы в диапазоне частот от 400 МГц до 2.2 ГГц. Он специализирован для использования в системах CDMA, GSM и WCDMA, обеспечивая высокое усиление и широкую полосу пропускания.

Преимущества

• Широкий диапазон частот: от 400 МГц до 2.2 ГГц.
• Высокое усиление: 20.5 дБ, что позволяет использовать его в различных приложениях, требующих усиления сигнала.

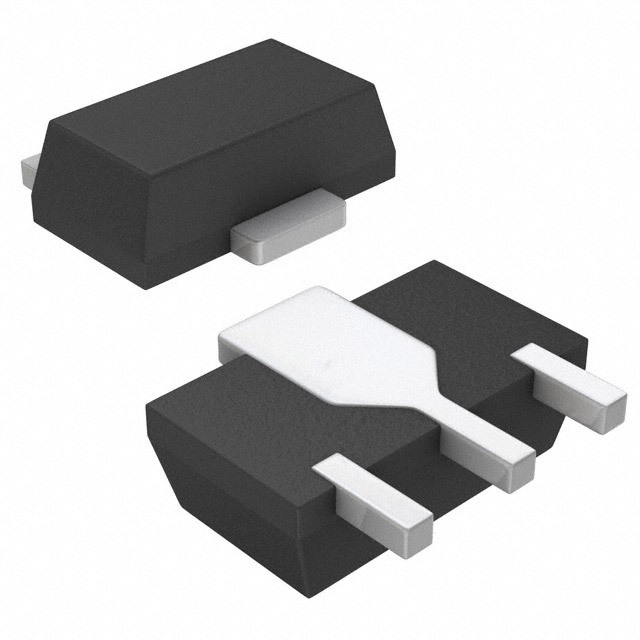

• Компактный форм-фактор: доступен в корпусе SOT-89, что облегчает монтаж и экономит место на печатной плате.
• Высокая линейность: P1dB на уровне 32.5 дБм.

Недостатки

• Высокое энергопотребление: потребление тока составляет до 725 мА, что может быть критичным для батарейных устройств.
• Ограниченное применение: разработан специфично для CDMA, GSM и WCDMA систем.

Типовое использование

• Мобильные системы связи: Усиление сигналов в системах CDMA, GSM и WCDMA.
• Беспроводная инфраструктура: базовые станции и реле/ретрансляторы.
• Системы связи: Трансиверы и передатчики.

Рекомендации по применению

• Охлаждение: Поддерживайте адекватное охлаждение для предотвращения перегрева усилителя при высоких уровнях тока.
• Демокапляры: используйте подходящие конденсаторы для фильтрации питания.
• Стабильность сигнала: Используйте экранирование и правильную разводку для предотвращения помех и обеспечения стабильной работы.

Основные технические характеристики

• Диапазон частот: 400 МГц - 2.2 ГГц
• P1dB: 32.5 дБм
• Усиление: 20.5 дБ
• Коэффициент шума: 9 дБ
• Тип сигнала ВЧ: CDMA, GSM, WCDMA
• Напряжение питания: 5 В
• Ток питания: 725 мА
• Корпус: SOT-89
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX2610EUA+ от Maxim Integrated
• BGA616 от Infineon Technologies
• ADL5321ACPZ-R7 от Analog Devices

Этот усилитель является отличным выбором для проектировщиков систем связи, ищущих высокую производительность и надежность в широком диапазоне частот.
