HMC453ST89ETR

6 720,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

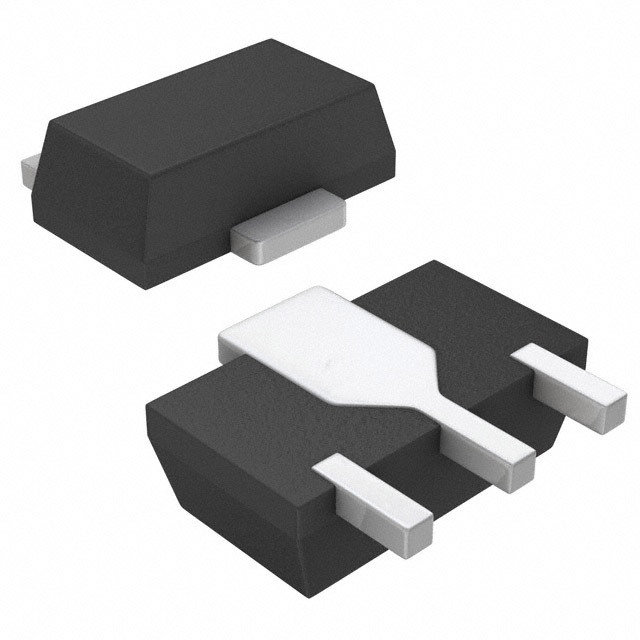

Описание HMC453ST89ETR от Analog Devices

Общее описание

HMC453ST89ETR – это универсальный усилитель RF от Analog Devices, предназначенный для использования в диапазоне частот от 400 МГц до 2.2 ГГц. Компонент выполнен в корпусе SOT-89 и предназначен для поверхностного монтажа. Данный усилитель обеспечивает стабильное усиление сигнала с низким уровнем шума, что делает его идеальным для различных радиочастотных приложений.

Преимущества

  • Широкий диапазон частот: Охватывает частотный диапазон от 400 МГц до 2.2 ГГц.
  • Высокая выходная мощность: P1dB составляет 32.5 дБм.
  • Низкий уровень шума: Обеспечивает низкую шумовую характеристику в 6.5 дБ.
  • Компактный корпус SOT-89: Удобен для поверхностного монтажа, что упрощает процесс сборки.
  • Надежный: Высокое качество и надежность, обеспеченные брендом Analog Devices.

Недостатки

  • Высокое энергопотребление: Ток потребления составляет 725 мА.
  • Требует осторожного монтажа: Поверхностный монтаж требует точности и аккуратности.

Типовое использование

  • Усиление радиочастотных сигналов в диапазоне от 400 МГц до 2.2 ГГц.
  • Применение в системах беспроводной связи.
  • Радиочастотные приемо-передающие модули.
  • Устройства спутниковой связи.
  • Усилительные каскады широкополосных систем связи.

Рекомендации по применению

  • Используйте стабилизированное напряжение питания 5 В для оптимальной работы.
  • Обеспечьте правильное охлаждение для предотвращения перегрева.
  • Рекомендуется использовать дополнительные фильтры для минимизации уровня шума в цепи.
  • Монтаж следует производить в антистатических условиях для предотвращения повреждений микросхемы.

Основные технические характеристики

  • Частотный диапазон: 400 МГц ~ 2.2 ГГц
  • P1dB (точка насыщения): 32.5 дБм
  • Усиление: 7.5 дБ
  • Уровень шума: 6.5 дБ
  • Тип: Универсальный радиочастотный усилитель
  • Напряжение питания: 5 В
  • Ток потребления: 725 мА
  • Частота тестирования: 2.11 ГГц
  • Монтаж: Поверхностный монтаж (SMD)
  • Корпус: SOT-89 (TO-243AA)

Возможные аналоги

  • MAX2611E: Аналогичный RF усилитель от Maxim Integrated.
  • BGA616: Продукт от Infineon Technologies, который может использоваться в схожих приложениях.
  • MGA-83563: Усилитель от Avago Technologies, предназначенный для радиочастотных приложений.

Надеемся, что это описание поможет вам в выборе и использовании HMC453ST89ETR от Analog Devices.
