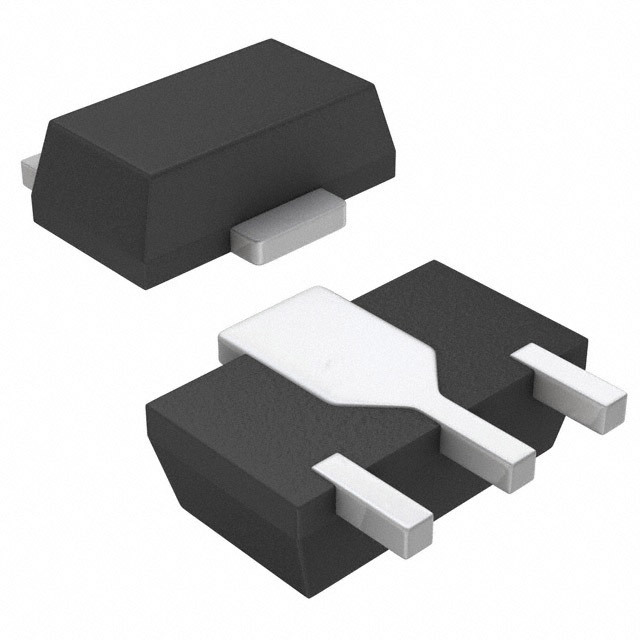

HMC453ST89E

Описание компонента HMC453ST89E от Analog Devices

Общее описание: HMC453ST89E — это мощный широкополосный усилитель от Analog Devices, предназначенный для применения в диапазоне частот от 400 МГц до 2,2 ГГц. Этот усилитель поставляется в компактном корпусе SOT-89 и идеально подходит для разнообразных радиочастотных (RF) приложений. Компонент обеспечивает стабильную работу и высокую линейность при низких уровнях шума, что делает его отличным выбором для широкого спектра применения.

Преимущества:

• Широкополосная работа от 400 МГц до 2,2 ГГц.
• Высокая выходная мощность (P1dB достигает 32,5 дБм).
• Сравнительно низкий уровень шума (6,5 дБ).
• Компактный корпус SOT-89 для удобного монтажа.
• Стабильная работа при питании 5 В.

Недостатки:

• Высокий ток потребления (725 мА) может потребовать дополнительного учета системы электропитания.
• Ограниченная температура эксплуатации, что нужно учитывать при проектировании систем с широким диапазоном температур.

Типовое использование:

• Усиление радиочастотных сигналов для базовых станций мобильной связи.
• Радиолокационные системы.
• Усилители мощных сигналов в сетях передачи данных.
• Системы беспроводной связи и радиопередатчики.

Рекомендации по применению:

• Обеспечьте надежное отведение тепла для правильной работы устройства при высокой мощности.
• Используйте качественные компоненты питания для минимизации шума и максимизации линейности.
• Тщательно спроектируйте монтажную плату (PCB), чтобы минимизировать влияние паразитных элементов.

Основные технические характеристики:

• Частотный диапазон: 400 МГц — 2,2 ГГц
• Выходная мощность (P1dB): 32,5 дБм
• Коэффициент усиления: 7,5 дБ
• Фигура шума: 6,5 дБ
• Рабочее напряжение: 5 В
• Потребляемый ток: 725 мА
• Рабочая частота теста: 2,11 ГГц
• Монтаж: Поверхностный монтаж (SMD/SMT)
• Корпус: TO-243AA
• Тип корпуса: SOT-89

Возможные аналоги:

• Qorvo TQP7M9103: Усилитель мощный широкополосный, с диапазоном от 700 МГц до 2,7 ГГц.
• Mini-Circuits GVA-92+: Усилитель линейный, широкополосный с частотным диапазоном от 50 МГц до 6 ГГц.

С использованием HMC453ST89E, вы обеспечите высокое качество усиления радиочастотных сигналов с отличными показателями мощности и линейности, что сделает ваши проекты более эффективными и надежными.
