HMC453ST89

HMC453ST89 от Analog Devices

Общее описание

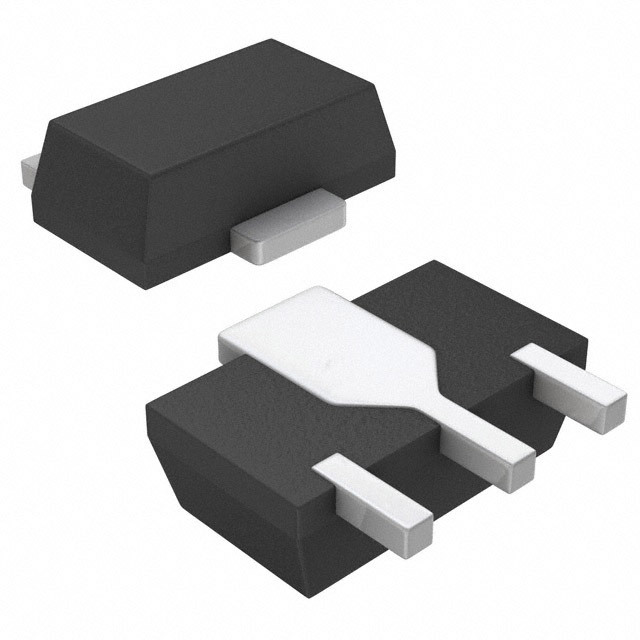

HMC453ST89 – это высокочастотный усилитель для общего применения, работающий в диапазоне частот от 400 МГц до 2,2 ГГц. Этот усилитель изготавливается в компактном корпусе SOT-89, что делает его идеальным для поверхностного монтажа.

Преимущества

• Широкий частотный диапазон: Подходит для различных приложений в диапазоне от 400 МГц до 2,2 ГГц.
• Высокая выходная мощность: P1dB составляет 32,5 дБм.
• Умеренный коэффициент шума: 6,5 дБ обеспечивает достаточную чистоту сигнала для большинства приложений.
• Компактные размеры: Корпус SOT-89 облегчает интеграцию в проект.
• Легкость в использовании: Простота монтажа и подключения.

Недостатки

• Устаревший статус: Компонент находится в статусе "Obsolete", что может затруднить его приобретение и использование в новых разработках.
• Потребление тока: Потребляет 725 мА тока, что может не подходить для всех приложений с ограничением по энергопотреблению.

Типовое использование

• Усиление радиочастотных сигналов в диапазоне от 400 МГц до 2,2 ГГц.
• Применение в базовых станциях и ретрансляторах мобильной связи.
• Системы связи и передатчики.

Рекомендации по применению

• Убедитесь, что питание на уровне 5 В стабильно и способно обеспечить ток до 725 мА.
• Корпус SOT-89 требует аккуратного поверхностного монтажа, чтобы избежать повреждения компонентов.
• Используйте подходящие радиаторы или тепловые проводники для управления тепловыделением.

Основные технические характеристики

• Частотный диапазон: 400 МГц ~ 2,2 ГГц
• Выходная мощность P1dB: 32,5 дБм
• Коэффициент усиления: 7,5 дБ
• Коэффициент шума: 6,5 дБ
• Входное и выходное сопротивление: 50 Ом
• Напряжение питания: 5 В
• Потребляемый ток: 725 мА
• Корпус: SOT-89

Возможные аналоги

• HMC441LC4 от Analog Devices: также является широкополосным усилителем, но обладает улучшенными характеристиками шума.
• MAX2611 от Maxim Integrated: усилитель с аналогичными характеристиками, но с меньшим потреблением тока.
• BGA712N7 от Infineon: усилитель радиочастотного диапазона с аналогичными характеристиками частотного диапазона и усиления.

Таким образом, HMC453ST89 представляет собой мощный и надежный компонент для множества радиочастотных приложений, хотя его устаревший статус может потребовать поиска альтернативных решений.
