HMC453QS16GE

Описание для HMC453QS16GE от Analog Devices

Общее описание

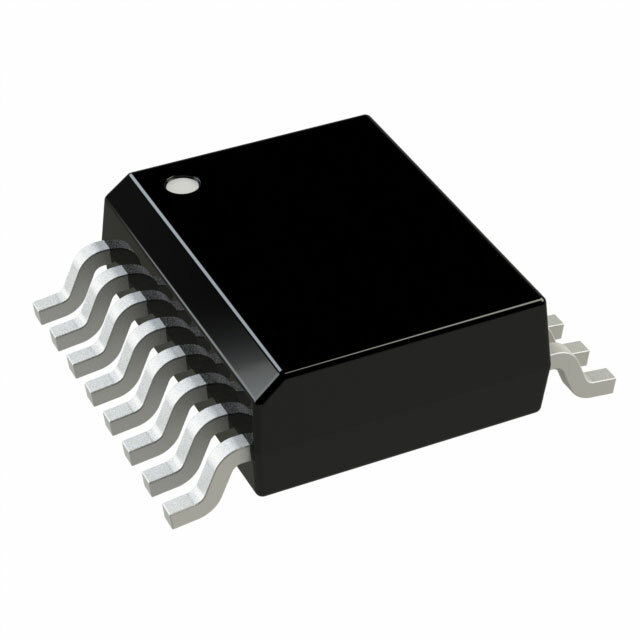

HMC453QS16GE — это усилитель высокой частоты (RF усилитель), разработанный компанией Analog Devices. Он предназначен для использования в широком диапазоне частот от 400 МГц до 2.2 ГГц. Этот компонент выполнен в компактном корпусе типа QSOP на 16 выводов с расширенной площадкой для отвода тепла (EP), что обеспечивает эффективное тепловое управление.

Преимущества

• Широкий диапазон частот: подходит для множества радиочастотных приложений.
• Высокий коэффициент усиления: обеспечивает мощное усиление сигнала.
• Компактный и удобный корпус: 16-QSOP-EP для поверхностного монтажа, что упрощает установку на плату и экономит место.
• Низкий уровень шума: обеспечивает меньшие помехи и более чистый сигнал.

Недостатки

• Требование к точному питанию: необходимо стабильное питание 5В для корректной работы.
• Высокое потребление тока: 725 мА, что может быть значимым для батарейных приложений.

Типовое использование

• Мобильные и базовые станции
• Радио- и телевизионные передатчики и приемники
• Системы радиосвязи
• Усилители мощности в системах сотовой связи

Рекомендации по применению

• Используйте стабилизированное питание для обеспечения надежной работы.
• Обеспечьте адекватное теплоотведение с помощью соответствующих радиаторов или термопасты.
• Для минимизации шума используйте экранировку и правильную разводку земли на печатной плате.

Основные технические характеристики

• Диапазон частот: от 400 МГц до 2.2 ГГц
• Коэффициент усиления: 21.5 дБ
• Уровень шума: 8.5 дБ
• Напряжение питания: 5 В
• Ток потребления: 725 мА
• Корпус: 16-QSOP-EP
• Монтаж: поверхностный монтаж

Возможные аналоги

• HMC497QS16GE от Analog Devices: аналогичный усилитель с немного иными характеристиками.
• MAX2640 от Maxim Integrated: RF усилитель с хорошими показателями усиления и низким уровнем шума.
• QPA4313 от Qorvo: аналог с широким диапазоном частот и высоким усилением.

Заключение

HMC453QS16GE от Analog Devices — это надежный и высокопроизводительный радиочастотный усилитель, идеально подходящий для широкого спектра применений в системах передачи и приема радиосигналов. С его помощью можно обеспечивать мощное и точное усиление сигнала в различных радиочастотных устройствах.
