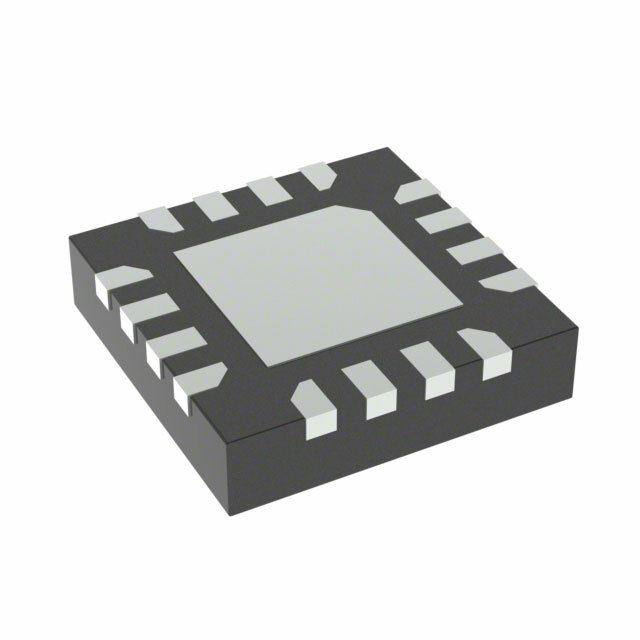

HMC451LC3TR

HMC451LC3TR от Analog Devices

Общее описание

HMC451LC3TR — это высокоэффективный радиочастотный усилитель, разработанный компанией Analog Devices. Он предназначен для работы в диапазоне частот от 5 ГГц до 20 ГГц и поставляется в компактном корпусе SMT с размерами 3x3 мм. Этот усилитель идеально подходит для различных радиочастотных приложений, таких как спутниковая связь, РЛС и тестовое оборудование.

Преимущества

• Широкий диапазон частот: от 5 ГГц до 20 ГГц.
• Высокая выходная мощность: 19.5 дБм при 1 дБ компрессии.
• Умеренный коэффициент шума: 7 дБ, что позволяет минимизировать шумы в системе.
• Компактные размеры: корпус 16-SMT (3x3 мм), что облегчает интеграцию в различные системы.

Недостатки

• Ток потребления: усилитель потребляет 114 мА, что может быть значительным для батарейных решений.
• Коэффициент шума: 7 дБ может быть высоким для особо критичных приложений, требующих минимального шума.

Типовое использование

• Спутниковая связь.
• РЛС и радиолокационные системы.
• Высокочастотные тестовые и измерительные приборы.
• Телекоммуникационные системы.

Рекомендации по применению

• Питание: используйте стабилизированное напряжение питания 5 В для оптимальной работы.
• Теплоотвод: предусмотрите соответствующую систему охлаждения для поддержки стабильной работы, особенно при длительном использовании.
• Импеданс: обеспечьте согласование входного и выходного импедансов для минимизации отражений и максимизации эффективности.

Основные технические характеристики

• Частотный диапазон: 5 ГГц ~ 20 ГГц.
• P1dB (точка компрессии 1 дБ): 19.5 дБм.
• Коэффициент усиления: 17 дБ.
• Коэффициент шума: 7 дБ.
• Напряжение питания: 5 В.
• Ток потребления: 114 мА.
• Корпус: 16-SMT (3x3 мм).
• Монтаж: Поверхностный (Surface Mount).

Возможные аналоги

• HMC452LC3 — аналогичный усилитель с близкими характеристиками.
• HMC465LP5 — усилитель с более высоким P1dB для приложений, требующих большей выходной мощности.
• Qorvo RFPA3804 — альтернатива для приложений с немного другим частотным диапазоном.

Этот высокий уровень интеграции и производительности делает HMC451LC3TR от Analog Devices отличным выбором для проектировщиков высокочастотных систем.
