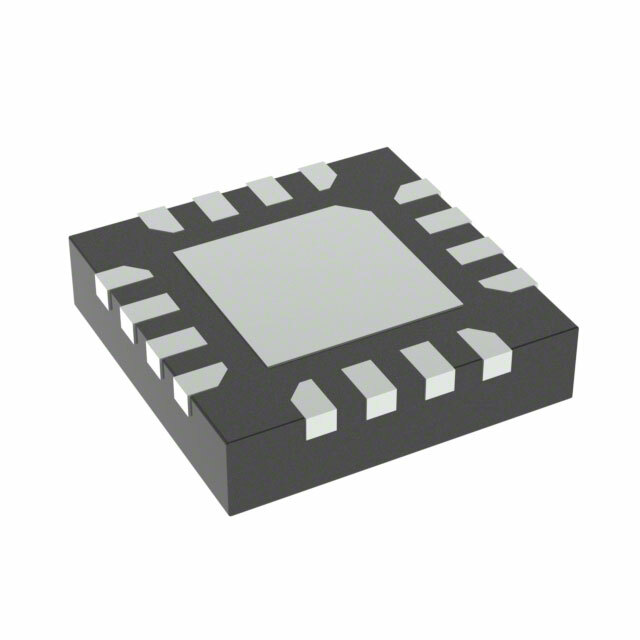

HMC451LC3

HMC451LC3 от Analog Devices

Общее описание

HMC451LC3 - это мощный широкополосный радиочастотный усилитель, работающий в диапазоне частот от 5 ГГц до 20 ГГц. Данный компонент предназначен для использования в различных радиочастотных системах, таких как спутниковые коммуникации, радары и системы беспроводной связи. Он поставляется в компактном корпусе SMT (Surface Mount Technology) размером 3x3 мм, что значительно упрощает его интеграцию в современные компактные устройства.

Преимущества

• Широкий рабочий диапазон частот: от 5 ГГц до 20 ГГц
• Высокий уровень усиления: до 17 дБ
• Выходная мощность при 1 дБ компрессии: 19.5 дБм
• Низкий уровень шума: 7 дБ
• Компактный корпус SMT (3x3 мм)

Недостатки

• Относительно высокое потребление тока: 114 мА
• Необходимость использования дополнительных компонентов для управления

Типовое использование

• Спутниковые системы связи
• Радарные системы
• Системы беспроводной связи
• Радиочастотные приборы и измерительные системы

Рекомендации по применению

• Используйте в приложениях, требующих высокого уровня усиления и широкого диапазона частот.
• Следите за правильным теплоотводом из-за высокой плотности мощности.
• Обеспечьте надлежащее экранирование, чтобы минимизировать внешние помехи.

Основные технические характеристики

• Рабочий диапазон частот: 5 ГГц ~ 20 ГГц
• Уровень выходной мощности при 1 дБ компрессии: 19.5 дБм
• Усиление: 17 дБ
• Коэффициент шума: 7 дБ
• Напряжение питания: 5 В
• Потребляемый ток: 114 мА
• Тип корпуса: Surface Mount (SMT) 16-VFQFN Exposed Pad (3x3 мм)

Возможные аналоги

• HMC564LC4 от Analog Devices: похожие характеристики и рабочий диапазон частот
• QPA1020 от Qorvo: альтернативный усилитель с частотным диапазоном 10-20 ГГц
• MGA-2063 от Broadcom: компактный усилитель с низким уровнем шума

Использование HMC451LC3 от Analog Devices позволит обеспечить высокую производительность и эффективность в широком диапазоне радиочастотных приложений.
