HMC441LM1

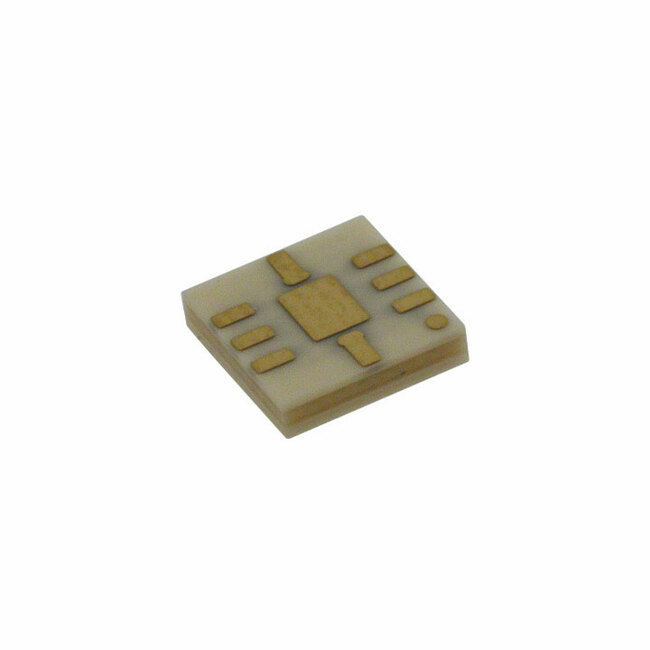

Описание компонента: HMC441LM1 от Analog Devices

HMC441LM1 — это высокочастотный усилитель (RF Amplifier) производства компании Analog Devices. Он предназначен для использования в различных приложениях, требующих широкого диапазона частот и высокой эффективности.

Общее описание

HMC441LM1 представляет собой широкополосный усилитель, предназначенный для работы в диапазоне частот от 7 ГГц до 15,5 ГГц. Устройство обладает высокой линейностью и низким уровнем шума, что делает его идеальным выбором для множества радиочастотных приложений.

Преимущества

• Широкий частотный диапазон: Поддержка диапазона 7 ГГц - 15,5 ГГц позволяет применять компонент в различных системах.
• Высокая линейность и усиление: Обеспечивает усиление на уровне 15 дБ и выходную мощность (P1dB) до 20 дБм, что подходит для различных задач, связанных с передачей данных.
• Низкий уровень шума: Обеспечивает низкий коэффициент шума на уровне 4,5 дБ, что идеально для чувствительных радиосистем.
• Компактный корпус: Поставляется в корпусе 8-SMT (5.08x5.08) с поверхностным монтажом для удобной интеграции в различные системы.

Недостатки

• Требуется стабилизированное питание: Необходима стабилизация напряжения питания для обеспечения оптимальных рабочих характеристик.
• Узконаправленное применение: Специализирован для работы в строго определённом частотном диапазоне.

Типовое использование

• Системы GPS и обратной связи
• Телекоммуникационные устройства
• Радиолокационные системы
• Устройства беспроводной передачи данных
• Системы спутниковой связи

Рекомендации по применению

1. Питание: Обеспечьте стабилизированное питание 5В для оптимальной производительности.
2. Проектирование платы: Учитывайте требования к охлаждению и расположению компонента на плате для минимизации паразитных эффектов.
3. Монтаж: Используйте технологии поверхностного монтажа для установки компонента.
4. Тестирование: Проверьте работу устройства в целевом диапазоне частот (от 12,5 ГГц до 14 ГГц) для гарантии стабильной работы.

Основные технические характеристики

• Частотный диапазон: от 7 ГГц до 15,5 ГГц
• Выходная мощность (P1dB): 20 дБм
• Коэффициент усиления: 15 дБ
• Коэффициент шума: 4,5 дБ
• Напряжение питания: 5 В
• Потребляемый ток: 90 мА
• Тестовая частота: от 12,5 ГГц до 14 ГГц
• Тип монтажа: поверхностный (Surface Mount)
• Корпус: 8-SMT (5.08x5.08)

Возможные аналоги

• HMC408LP4 от Analog Devices: Широкополосный усилитель с частотным диапазоном от 4 ГГц до 10 ГГц.
• QPA2213 от Qorvo: Линейный усилитель с частотным диапазоном от 7 ГГц до 11 ГГц.
• ADL5610 от Analog Devices: Усилитель средней мощности для частот от 500 МГц до 4000 МГц.
