HMC441LC3BTR

HMC441LC3BTR от Analog Devices

Общее описание

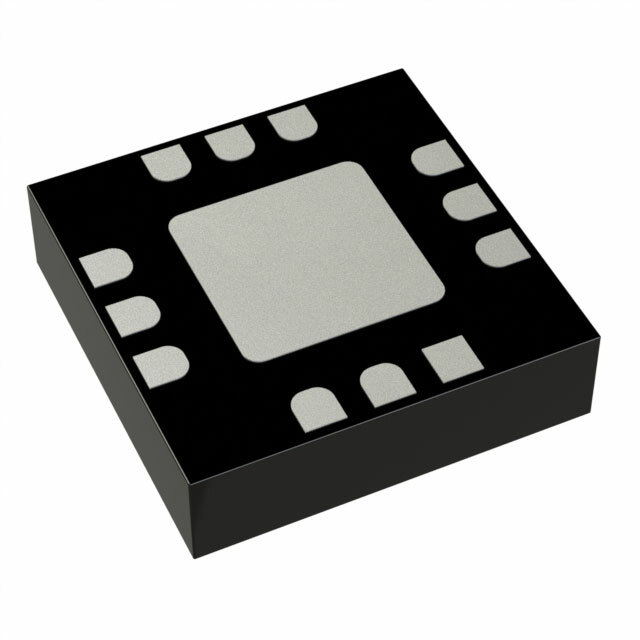

HMC441LC3BTR – это мощный широкополосный радиочастотный усилитель, предназначенный для использования в различных приложениях, требующих работы в частотном диапазоне от 6 ГГц до 18 ГГц. Этот компонент представляет собой интегральную микросхему, выполненную в компактном корпусе RF QFN (12-выводов) с размерами 3х3 мм, что обеспечивает экономию места на плате и улучшает тепловые характеристики.

Преимущества

• Широкий частотный диапазон: Работает в диапазоне 6-18 ГГц, что делает его универсальным решением для множества радиочастотных приложений.
• Высокая выходная мощность: Компонент может обеспечивать выходную мощность до 20 дБм.
• Компактный корпус: QFN корпус размером 3x3 мм способствует минимизации занимаемого места на плате.
• Низкий коэффициент шума: Коэффициент шума составляет 4.5 дБ, что улучшает качество сигнала.
• Высокая линейность: Это позволяет использовать микросхему в высокопроизводительных приложениях.

Недостатки

• Рабочий диапазон напряжения: Ограничивается 5 В, что может требовать дополнительного управления источником питания.
• Требования к терморегуляции: Для стабильной работы необходима соответствующая система охлаждения.

Типовое использование

• Беспроводные коммуникации: Использование в базовых станциях и ретрансляторах.
• Радарные системы: Применение в различных радарных системах для гражданских и военных нужд.
• Системы связи: Подходит для широкополосных коммуникационных систем.
• Тестовое оборудование: Использование в оборудовании для тестирования и измерений.

Рекомендации по применению

• Обеспечьте надлежащее охлаждение для поддержания заявленных характеристик.
• При проектировании печатной платы учитывайте требования к разводке и заземлению для минимизации паразитных индуктивностей и емкостей.
• Используйте высококачественные компоненты для обеспечения стабильной работы в диапазоне частот до 18 ГГц.

Основные технические характеристики

• Частотный диапазон: 6 ГГц – 18 ГГц
• P1dB: 20 дБм
• Усиление: 14 дБ
• Коэффициент шума: 4.5 дБ
• Тип: Общего назначения
• Напряжение питания: 5 В
• Потребляемый ток: 115 мА
• Тип корпуса: Surface Mount, 12-VFCQFN Exposed Pad
• Размер корпуса: 3x3 мм

Возможные аналоги

• HMC409LC3B от Analog Devices: Усилитель с похожими характеристиками и диапазоном частот.
• MGA-633P8 от Broadcom: Аналогичный компонент с немного другими характеристиками усиления и шумов.
• MAAM-011100 от MACOM: Еще один возможный аналог, подходящий для широкодиапазонных применений.

Используя HMC441LC3BTR, вы получаете мощное и компактное решение для множества радиочастотных приложений, от беспроводных систем связи до сложных радарных систем.
