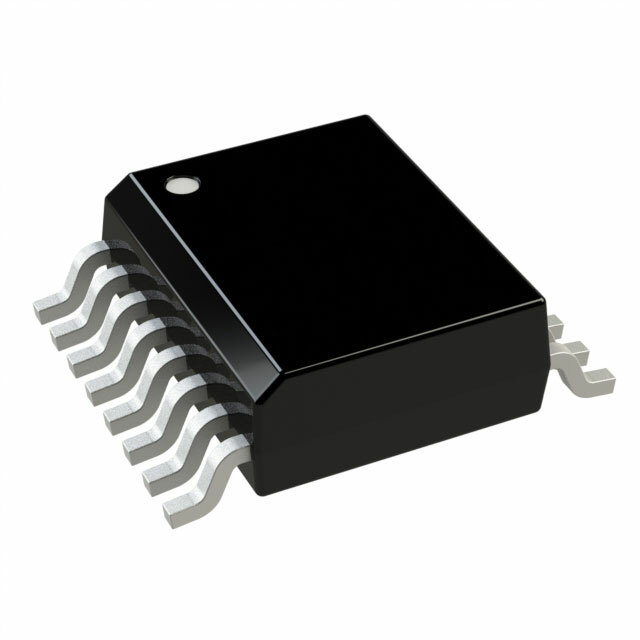

HMC439QS16G

HMC439QS16G от Analog Devices

Общее описание: HMC439QS16G — это высокопроизводительный фазовый детектор, разработанный компанией Analog Devices. Это устройство предназначено для применения в широком диапазоне радиочастотных систем и используется в фазовых синхронизаторах (PLL), радиопередатчиках, приемниках и других устройствах, требующих точного контроля фаз. Операционный диапазон частот для HMC439QS16G лежит в пределах от 10 МГц до 1.3 ГГц.

Преимущества:

• Высокая точность: Обеспечивает точный контроль фазы в широком диапазоне частот.
• Широкий диапазон рабочей частоты: Поддерживает частоты от 10 МГц до 1.3 ГГц.
• Низкое потребление энергии: Мощность питания составляет всего 5 В, что снижает общие энергозатраты системы.
• Компактный корпус: Упаковано в компактный корпус 16-QSOP-EP, что упрощает монтаж и экономит место на плате.

Недостатки:

• Ограниченный диапазон входного сигнала: Входной диапазон составляет -10 дБм ~ 10 дБм, что может ограничивать использование в некоторых приложениях.
• Необходимость управления температурой: Для поддержания точности может потребоваться управление температурой окружающей среды, особенно при высокочастотных применениях.

Типовое использование:

• Фазовые синхронизаторы (PLL)
• Радиочастотные и микроволновые передатчики и приемники
• Системы синхронизации сигналов
• Радиолокационные системы
• Волоконно-оптические передатчики

Рекомендации по применению:

• Используйте высококачественные компоненты фильтров и калибровочных цепей для минимизации шумов.
• Обеспечьте надежное управление температурой для поддержания стабильной работы.
• При проектировании схемы учитывайте импеданс интерфейсов для минимизации потерь синхронизации и искажений.

Основные технические характеристики:

• Частотный диапазон: 10 МГц ~ 1.3 ГГц
• Входной диапазон: -10 дБм ~ 10 дБм
• Напряжение питания: 4.8 В ~ 5.2 В
• Потребляемый ток: 96 мА
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 16-SSOP с открытой подложкой (3.90 мм ширина)

Возможные аналоги:

• ADF4002 от Analog Devices: Похожий фазовый детектор с аналогичными характеристиками.
• LMX2487 от Texas Instruments: Альтернативный фазовый детектор с расширенным функционалом.
• LTC6957-1 от Analog Devices: Высокоскоростной фазовый детектор для высокочастотных применений.

Надеюсь, это описание поможет Вам лучше понять характеристики и применение HMC439QS16G от Analog Devices.
