HMC438MS8GETR

HMC438MS8GETR от Analog Devices

Общее описание

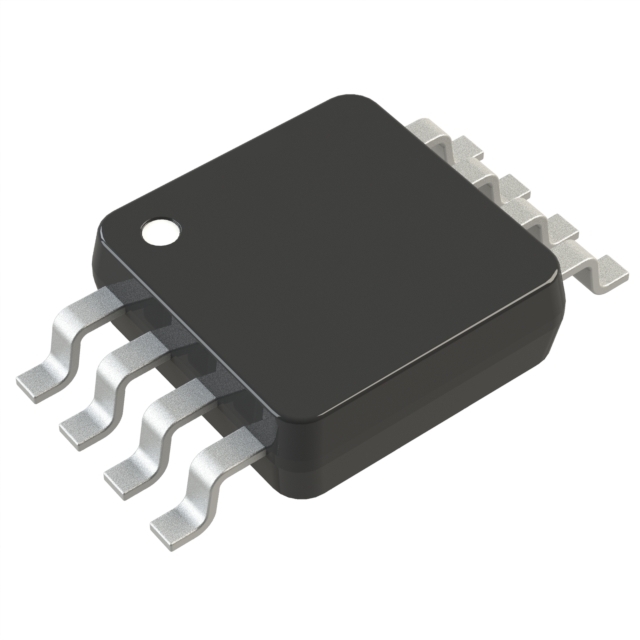

HMC438MS8GETR — это высокопроизводительный делитель частоты (предделитель) от компании Analog Devices, предназначенный для широкого спектра применений в радиочастотных системах. Этот компонент работает в диапазоне частот от 0 Гц до 7 ГГц и делит входной сигнал на 5.

Преимущества

• Широкий диапазон частот: поддерживает работу с сигналами до 7 ГГц.
• Низкое энергопотребление: потребление тока составляет всего 54 мА при напряжении питания 5 В.
• Миниатюрный корпус: выполнен в корпусе MSOP-8, что упрощает интеграцию в схемы с ограниченным пространством.

Недостатки

• Ограничение на входную мощность: максимальная мощность входного сигнала составляет 10 dBm.
• Относительно низкий коэффициент деления: фиксированный коэффициент деления на 5.

Типовое использование

• Генераторы сигналов
• Синтезаторы частот
• Осцилляторы
• Системы связи и радиолокации

Рекомендации по применению

• Используйте фильтры для предотвращения попадания шума на вход компонента.
• Обеспечьте качественное соединение земляного контакта для минимизации помех и улучшения стабильности.
• Проверяйте рабочий диапазон температур, чтобы обеспечить стабильную работу устройства в вашем проекте.

Основные технические характеристики

• Диапазон частот: от 0 Гц до 7 ГГц
• Коэффициент деления: 5
• Потребляемый ток: 54 мА при 5 В
• Входная мощность: до 10 dBm
• Рабочая температура: от -40°C до +85°C
• Корпус: MSOP-8

Возможные аналоги

• HMC361S8G от Analog Devices: работает в диапазоне частот от 0,1 ГГц до 11 ГГц, деление на 2 или 4.
• MC12080DG от ON Semiconductor: делитель на 10, диапазон частот до 2,5 ГГц.

HMC438MS8GETR — это надежный и эффективный предделитель, который сделает ваш проект более стабильным и производительным, обеспечивая высокую точность и малое энергопотребление.
