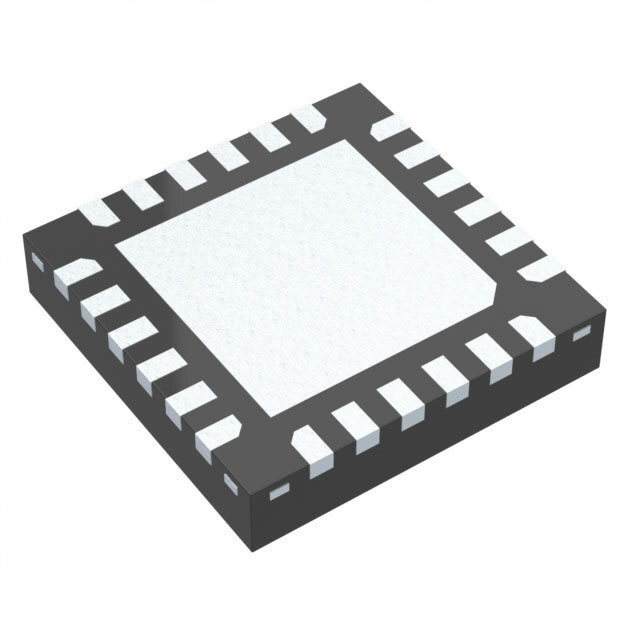

HMC429LP4ETR

HMC429LP4ETR от Analog Devices

Общее описание

HMC429LP4ETR — это высокочастотный интегральный микромодуль (MMIC), сочетающий в себе функции генератора на автовращающемся колебательном контуре (VCO) и буферного усилителя. Этот компонент предназначен для работы на частотах от 4,45 ГГц до 5 ГГц и выполнен в корпусе QFN из 24 выводов размером 4x4 мм. HMC429LP4ETR предоставляет решение высокого уровня интеграции, подходящее для широкого спектра применений в области радиочастотных систем.

Преимущества

• Высокая частотная стабильность: Отличная частотная стабильность в диапазоне частот от 4,45 ГГц до 5 ГГц.
• Компактный корпус: Корпус QFN 4x4 мм с 24 выводами обеспечивает высокую плотность монтажа на печатной плате.
• Широкий диапазон рабочего напряжения: Позволяет гибко использовать компонент в различных схемах.
• Высокая выходная мощность: Подходит для усиления слабых сигналов в радиочастотных системах.

Недостатки

• Рабочий диапазон частот: Компонент предназначен исключительно для работы в определенном частотном диапазоне (4,45-5 ГГц), что ограничивает его применение вне этого диапазона.
• Требует точного проектирования платы: Для оптимальной работы необходима тщательная проработка дизайна печатной платы.

Типовое использование

• Коммуникационные системы: Используется в составе радиочастотных передатчиков и приемников.
• Радарные системы: Применяется в радарных модулях для генерации и буферизации высокочастотных сигналов.
• Системы радиолокации: Используется в разных радиолокационных приложениях для обеспечения стабильных и мощных сигналов.

Рекомендации по применению

• Разработчики должны обеспечить надлежащую термальную стабилизацию компонента для предотвращения перегрева.
• Внимательное проектирование схемы и разводки печатной платы необходимо для минимизации паразитных эффектов и обеспечения стабильной работы.
• Следует предусмотреть защиту от электростатических разрядов (ESD) при работе с компонентом и его установке.

Основные технические характеристики

• Частотный диапазон: 4,45 ГГц - 5 ГГц
• Корпус: QFN-24 (4x4 мм)
• Выходная мощность: До +10 дБм
• Рабочее напряжение: от 3 В до 5,5 В
• Ток потребления: 80 мА (типичное значение)

Возможные аналоги

• HMC431LP4ETR: Аналогичный компонент с расширенным функционалом.
• HMC507LC4: VCO с буферным усилителем, работающий в подобном диапазоне частот.
• MAX2750: Генератор VCO с различными функциональными взаимозаменяемыми характеристиками.

Для получения дополнительной информации и технической поддержки по HMC429LP4ETR, посетите официальный сайт Analog Devices.
