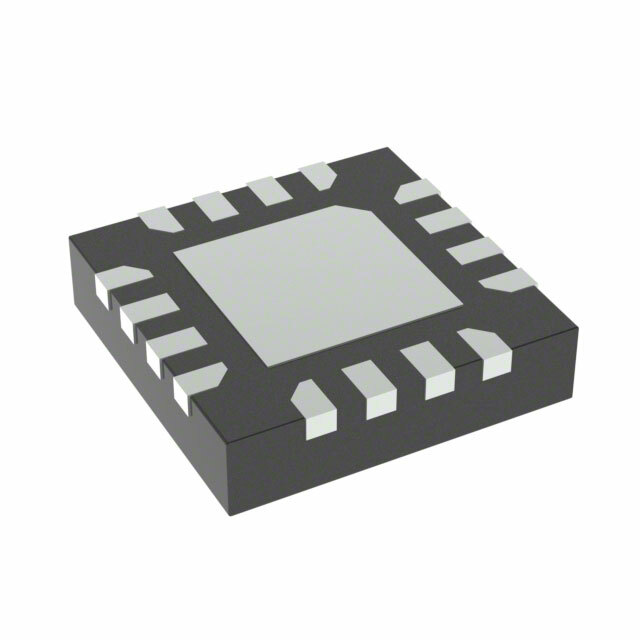

HMC427ALP3E

HMC427ALP3E от Analog Devices

Общее описание: HMC427ALP3E — это интегральная схема однополюсного четырёхпозиционного (SP4T) переключателя радиочастот (RF), предназначенная для управления сигналами в диапазоне от DC до 8 ГГц. Компонент обладает низкими потерями на вставку и высокой изоляцией, что делает его идеальным решением для различных приложений, где требуется точное и надёжное переключение RF-сигналов. Устройство выполнено в компактном корпусе размером 3x3 мм и предназначено для поверхностного монтажа.

Преимущества:

• Широкий диапазон частот (до 8 ГГц)
• Низкие потери на вставку (≈1.5 дБ на частоте 6 ГГц)
• Высокая изоляция между каналами (до 43 дБ)
• Компактный размер корпуса (3x3 мм)
• Высокая линейность (IIP3 до 43 дБм)

Недостатки:

• Требуется стабильное напряжение питания 5V
• Ограниченная рабочая температура (-40°C до 85°C)

Типовое использование:

• Системы спутниковой связи (VSAT)
• Радиочастотные модули
• Системы беспроводной связи
• Тестовое и измерительное оборудование
• Переключение сигналов в радиочастотных трактах

Рекомендации по применению:

• Используйте стабильный источник питания 5V для надёжной работы компонента.
• Оптимизируйте топологию печатной платы для минимизации потерь и обеспечения высокой изоляции.
• Применяйте соответствующие средства защиты от электростатического разряда (ESD) при работе с компонентом.

Основные технические характеристики: | Характеристика | Значение | |-----------------------------|------------------------------| | Частотный диапазон | от DC до 8 ГГц | | Изоляция | до 43 дБ | | Потери на вставку | ≈1.5 дБ на частоте 6 ГГц | | P1dB | 26 дБм | | IIP3 | 43 дБм | | Импеданс | 50 Ом | | Напряжение питания | 5V | | Рабочая температура | -40°C до 85°C | | Тип монтажа | Поверхностный монтаж | | Корпус | 16-VFQFN Exposed Pad (3x3 мм)|

Возможные аналоги:

• HMC343G8 от Analog Devices
• SKY13350-385LF от Skyworks Solutions
• PE42442 от Peregrine Semiconductor (часть Murata)

Не забудьте посетить [официальную страницу продукта](https://www.analog.com) для получения дополнительной информации и документации.
