HMC368LP4E

HMC368LP4E от Analog Devices

Общее описание

HMC368LP4E — это 9-16 ГГц частотный удвоитель от Analog Devices. Этот высокопроизводительный RF IC Amplifier/Doubler предназначен для генерации гармоник удвоенной частоты в диапазоне 9-16 ГГц. Устройство выполнено в компактном QFN корпусе с 24 выводами, что делает его идеальным для различных радио частотных приложений.

Преимущества

• Широкий диапазон частот: 9-16 ГГц.
• Высокая эффективность: Компактное и высокоэффективное решение для удвоения частоты.
• Низкий уровень шума: Обеспечивает минимальные шумовые характеристики, что важно для высокочастотных приложений.

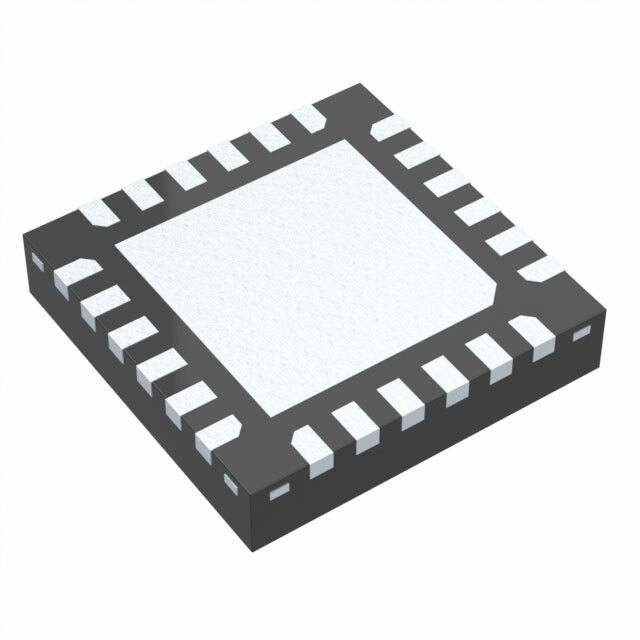

• Компактный размер: Малый 24-QFN корпус (4x4 мм) для плотного монтажа на плате.

Недостатки

• Консумирование мощности: Может потребоваться внимание к тепловому управлению из-за потребляемой мощности.
• Чувствительность к условиям монтажа: Требует аккуратности в монтажных операциях из-за компактного корпуса.

Типовое использование

• Радиочастотные системы связи
• Системы бортовой электроники
• Радиолокационные системы
• Системы тестирования и измерения
• Системы спутниковой связи

Рекомендации по применению

• Тепловое управление: Убедитесь, что предусмотрены соответствующие меры по рассеиванию тепла, так как компактный корпус может нагреваться при высоких уровнях мощности.
• Экран присутствия электромагнитных помех (ЭМП): Используйте экранирование и фильтрацию для уменьшения электромагнитных помех, особенно в чувствительных RF приложениях.
• Качество монтажа: Проводите точный монтаж и пайку для предотвращения механических и электрических повреждений.

Основные технические характеристики

• Диапазон частот: 9-16 ГГц
• Коэффициент удвоения частоты: 2
• Пиковое значение мощности на выходе: До 20 дБм
• Коэффициент шума (NF): Низкий, типично 16 дБ
• Размер корпуса: 24-QFN (4x4 мм)
• Рабочая температура: -40°C до +85°C

Возможные аналоги

• HMC3716LP4E: Частотный удвоитель с аналогичными характеристиками от Analog Devices.
• HMC3721LP4E: Еще один частотный удвоитель от Analog Devices, работающий в похожем диапазоне частот.

Тщательное соблюдение рекомендаций по применению и монтажу обеспечит успешную интеграцию HMC368LP4E в ваш проект и позволит извлечь максимум пользы из его возможностей.
