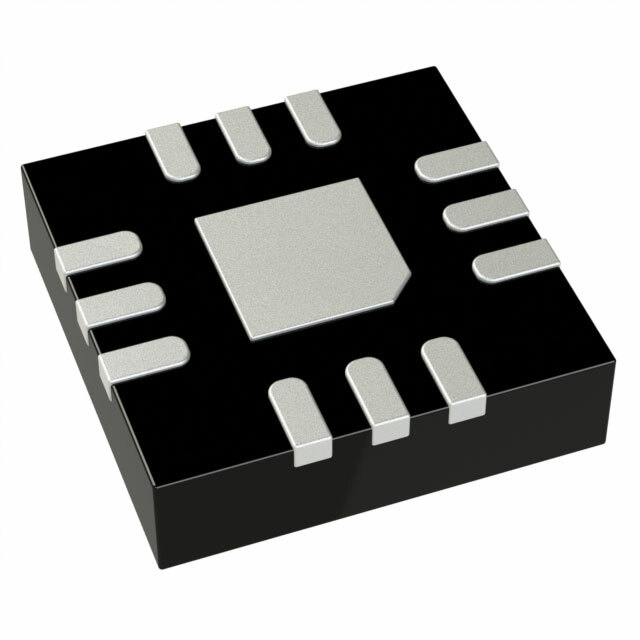

HMC3587LP3BETR

HMC3587LP3BETR от Analog Devices

Общее описание: HMC3587LP3BETR – высокочастотный RF-усилитель, предназначенный для работы в диапазоне частот от 4 ГГц до 10 ГГц. Этот компонент выпускается в компактном корпусе SMT размером 3x3 мм, что делает его идеальным для использования в условиях ограниченного пространства на печатной плате.

Преимущества:

• Широкий диапазон частот: Устройство способно работать с частотами от 4 ГГц до 10 ГГц.
• Высокий коэффициент усиления: Усиление сигнала составляет 14.5 дБ, что позволяет значительно улучшить качество передачи данных.
• Компактный размер: Корпус размером 3x3 мм оптимален для использования в компактных устройствах.
• Низкий уровень шума: Шумовой коэффициент составляет всего 4.5 дБ, что позволяет минимизировать помехи и улучшить качество сигнала.

Недостатки:

• Необходимость точного контроля напряжения питания: Требуется строгое соблюдение номинала напряжения питания для стабильной работы.
• Ограничения по температуре: Может потребоваться дополнительное охлаждение в условиях высоких температур.

Типовое использование:

• Усилители приема и передачи в системах спутниковой связи
• Системы беспроводной связи
• Военные и гражданские радары
• Высокочастотные измерительные приборы

Рекомендации по применению:

• Обеспечьте качественное заземление для минимизации шумов.
• Используйте подходящие фильтры для обеспечения стабильной работы на высоких частотах.
• Обеспечьте надежное крепление и пайку для предотвращения повреждений при эксплуатации.

Основные технические характеристики:

• Диапазон частот: 4 ГГц ~ 10 ГГц
• Коэффициент усиления: 14.5 дБ
• Мощность на выходе при 1 дБ компрессии (P1dB): 11 дБм
• Шумовой коэффициент: 4.5 дБ
• Напряжение питания: 5 В
• Потребляемый ток: 47 мА
• Корпус: 12-SMT (3x3)

Возможные аналоги:

• HMC376LP4ETR: аналогичный RF усилитель от Analog Devices с похожими характеристиками.
• MGA-30689-BLKG от Broadcom: широкочастотный усилитель с аналогичным диапазоном частот.

Заключение: HMC3587LP3BETR от Analog Devices является высококачественным компонентом, подходящим для использования в разнообразных приложениях, требующих высокой частоты и низкого уровня шума. Корпус SMT и компактные размеры делают его идеальным выбором для современных высокотехнологичных решений.
