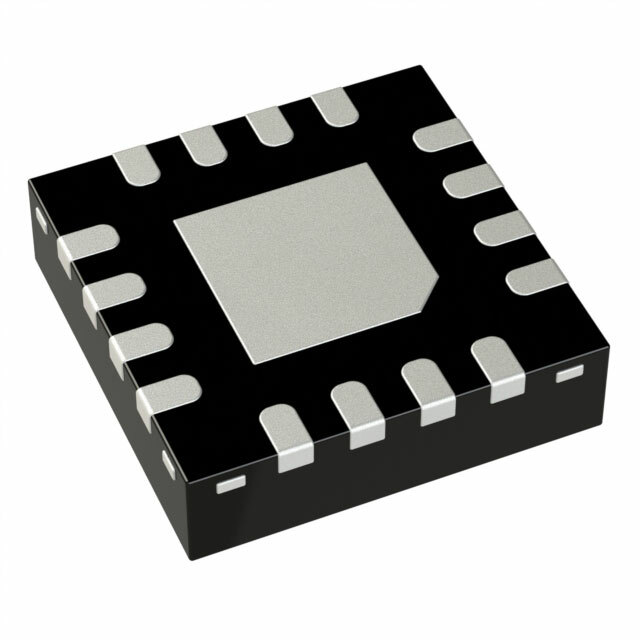

HMC347ALP3ETR

HMC347ALP3ETR от Analog Devices

Общее описание

HMC347ALP3ETR - это высокопроизводительный полупроводниковый переключатель радиочастоты (RF) типа SPDT (Single Pole Double Throw), предназначенный для работы в диапазоне до 14 ГГц. Этот переключатель имеет высокую изоляцию и низкие потери вставки, что делает его оптимальным выбором для применения в системах спутниковой связи, радиолокации, беспроводных коммуникациях и других высокочастотных приложениях.

Преимущества

• Широкий диапазон частот: до 14 ГГц
• Высокая изоляция: 38 дБ
• Низкие потери вставки: всего 1.9 дБ
• Высокая линейность: P1dB - 23 дБм, IIP3 - 43 дБм
• Компактный корпус: 16-QFN (3x3 мм)

Недостатки

• Отсутствие встроенного источника питания, что может потребовать дополнительных компонентов в проекте
• Повышенные требования к точности монтажа из-за малых размеров корпуса

Типовое использование

• Системы спутниковой и радиолокационной связи
• Беспроводные коммуникации (включая VSAT)
• Высокочастотные тестовые и измерительные приборы
• Волноводные (microwave) передающие и приемные модули

Рекомендации по применению

1. Монтаж: Рекомендуется используйте технологию поверхностного монтажа (SMD) для установки компонента.
2. Рабочая температура: Убедитесь, что компонент используется в диапазоне температур от -55°C до 85°C.
3. Питание: Убедитесь, что использованы соответствующие схемы питания и управления, так как компонент не имеет встроенного источника питания.
4. Заземление: Обеспечьте хорошее заземление для минимизации потерь и обеспечения высокой изоляции.

Основные технические характеристики

• Тип переключателя: SPDT (Single Pole Double Throw)
• Диапазон частот: 0 Hz ~ 14 GHz
• Изоляция: 38 dB при 14 ГГц
• Потери вставки: 1.9 dB при 14 ГГц
• Мощность при 1dB компрессии (P1dB): 23 dBm
• Интермодуляционная точка интерсепта третьего порядка (IIP3): 43 dBm
• Импеданс: 50 Ом
• Рабочая температура: -55°C ~ 85°C
• Корпус: 16-QFN (3x3 мм)

Возможные аналоги

• HMC194AMS8GETR от Analog Devices
• HMC595LP4 от Analog Devices
• PE42422 от Peregrine Semiconductor
• SKY13322-375LF от Skyworks Solutions

Эти аналоги могут иметь различные ключевые характеристики, такие как диапазон частот, потери вставки или размеры корпуса, поэтому рекомендуется тщательно сравнить их спецификации с требуемыми параметрами.

Заключение

HMC347ALP3ETR от Analog Devices – это универсальный и надежный выбор для разработчиков, нуждающихся в высокопроизводительном RF-переключателе с высокими характеристиками и компактными размерами. Этот компонент способен поддерживать высокую производительность в широком диапазоне частот, что делает его идеальным для различных высокочастотных приложений.
