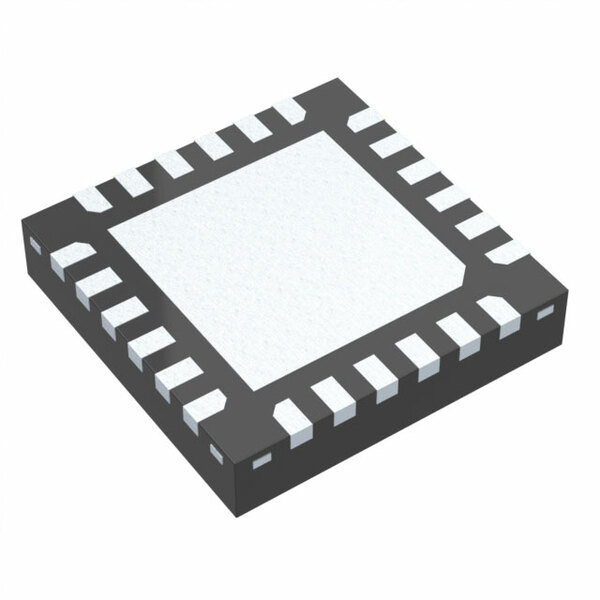

HMC322ALP4ETR

HMC322ALP4ETR от Analog Devices

Общее описание

HMC322ALP4ETR - это сверхвысокочастотный переключатель (RF-switch) с конфигурацией SP8T (Single Pole, Eight Throw) от компании Analog Devices. Этот компонент предназначен для переключения сигналов в диапазоне частот от 0 до 8 ГГц, обеспечивая высокую изоляцию и низкие потери при вставке.

Преимущества

• Широкий частотный диапазон: От 0 до 8 ГГц, что делает его универсальным для различных приложений.
• Высокая изоляция: До 35 дБ, что обеспечивает минимальные помехи между каналами.
• Низкие потери при вставке: Всего 2,5 дБ на частоте 8 ГГц, что минимизирует ослабление сигнала.
• Высокая мощность на входе: Возможность работы с сигналами до 26 дБм.
• Компактное исполнение: Корпус 24-QFN (4x4 мм) обеспечивает экономию места на плате.
• Повышенная линейность: Индекс интермодуляции третьего порядка (IIP3) до 40 дБм, что уменьшает нелинейные искажения.

Недостатки

• Потребность в отрицательном напряжении питания: Требуется напряжение от -4,2 В до -5 В.
• Повышенные требования к точности: Данный компонент может требовать более точной настройки и отладки в сравнении с аналогами с меньшей полосой частот.

Типовое использование

• Переключение антенн
• Радиочастотные системы и системы спутниковой связи
• Радиоприемники и передатчики
• Системы тестирования и измерений RF

Рекомендации по применению

• Убедитесь в наличии стабильного и чистого источника питания с напряжением от -4,2 В до -5 В.
• Для минимизации потерь сигнала используйте качественные компоненты при монтаже и проектировании цепи.
• Учитывайте требования к частоте и изоляции при проектировании систем, чтобы обеспечить стабильность и отказоустойчивость.

Основные технические характеристики

• Частотный диапазон: 0 ГГц - 8 ГГц
• Изоляция: 35 дБ @ 8 ГГц
• Потери при вставке: 2,5 дБ @ 8 ГГц
• Максимальная входная мощность: 26 дБм
• IIP3: 40 дБм
• Импеданс: 50 Ом
• Напряжение питания: -4,2 В ~ -5 В
• Температурный диапазон эксплуатации: -40°C до +85°C
• Тип монтажа: Поверхностный
• Корпус: 24-QFN (4x4 мм)

Возможные аналоги

• HMC349ALP4CETR: Переключатель SPDT с аналогичными характеристиками.
• HMC252SP6ETR: Переключатель SP6T, работающий в том же частотном диапазоне.

Используя HMC322ALP4ETR от Analog Devices, вы сможете обеспечить высококачественное переключение сигналов с минимальными потерями и высокую степень изоляции, что делает этот компонент идеальным выбором для различных радиочастотных систем.
