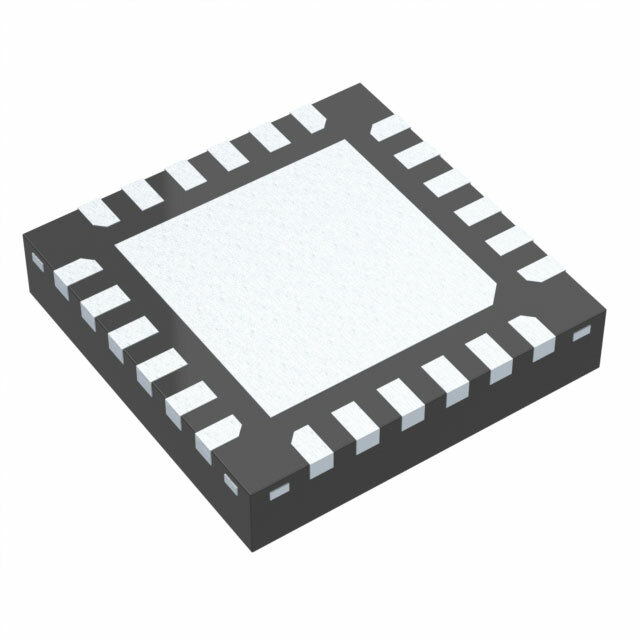

HMC322ALP4E от Analog Devices

Общее описание

HMC322ALP4E — это высокочастотный RF переключатель с восемью положениями (SP8T), работающий в диапазоне частот от 0 до 8 ГГц. Этот интегральный микросхемный (IC) переключатель обеспечивает отличные характеристики по вставочным потерям и изоляции сигнала, что делает его идеальным для применения в различных высокочастотных устройствах. Корпус 24-QFN с размерами 4x4 мм обеспечивает компактность и удобство монтажа.

Преимущества

• Широкий частотный диапазон: От 0 Гц до 8 ГГц.
• Низкие вставочные потери: Обеспечивает высокую эффективность передачи сигнала.
• Высокая изоляция: До 40 дБ, что минимизирует перекрестные помехи между каналами.
• Компактные размеры: Малая площадь монтажа, удобство интеграции в схемы.
• Широкий температурный диапазон: Работоспособность от -40°C до +85°C.

Недостатки

• Требуется осторожность при монтаже: Из-за малых размеров и поверхностного монтажа может потребоваться специализированное оборудование для пайки.

Типовое использование

• Радиочастотные системы связи.
• Приемники и передатчики микроволновой связи.
• Тестовое оборудование.
• Беспроводные системы связи.

Рекомендации по применению

• Импеданс: Расчет схемы должен учитывать импеданс 50 Ом для обеспечения корректной работы.
• Температурный режим: Следует обеспечить правильное охлаждение и температурный режим для оптимальной работы.
• Монтаж: Рекомендуется использовать бесфлюсовую пайку для минимизации загрязнений и улучшения надежности соединений.

Основные технические характеристики

• Тип схемы: SP8T.
• Частотный диапазон: 0 Гц ~ 8 ГГц.
• Изоляция: 40 дБ при 6 ГГц, 8 ГГц.
• Вставочные потери: 2.5 дБ при 6 ГГц, 8 ГГц.
• P1dB: 26 дБм.
• IIP3: 40 дБм.
• Импеданс: 50 Ом.
• Температура эксплуатации: -40°C ~ +85°C.
• Корпус: 24-QFN (4x4 мм).

Возможные аналоги

• HMC253LP4E от Analog Devices.
• PE4258 от Peregrine Semiconductor.
• SKY13317-373LF от Skyworks Solutions.

Этот компонент является надежным решением для высокочастотных приложений, где требуется высокая производительность и компактный размер.
