HMC321ALP4ETR от Analog Devices

Общее описание

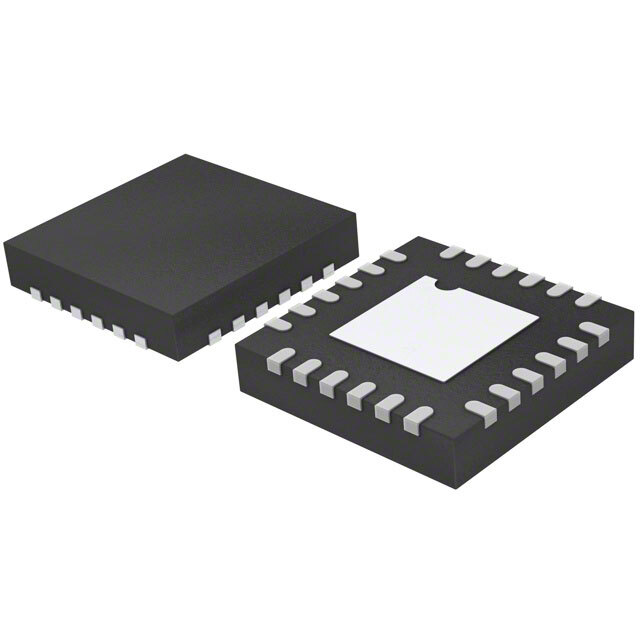

HMC321ALP4ETR — это высокопроизводительный микроволновый переключатель SP8T (однополюсный, восьмопозиционный), разработанный Analog Devices. Он предназначен для работы в широком диапазоне частот до 8 ГГц. Компонент выполнен в компактном корпусе LFCSP (Lead Frame Chip Scale Package) размером 4x4 мм и предназначен для поверхностного монтажа.

Преимущества

• Широкий частотный диапазон: от 0 Гц до 8 ГГц.
• Низкие потери на вставку: всего 2,7 дБ при частоте 8 ГГц.
• Высокая изоляция между каналами: до 25 дБ.
• Компактность: корпус LFCSP (4x4 мм) для удобного использования в современных платах с высокой плотностью компонентов.
• Высокая линейность: обеспечивает отличные параметры при работе в микроволновых и радиочастотных приложениях.

Недостатки

• Сравнительно низкая мощность управления: 12 дБм для P1dB, что может ограничивать использование в высокомощных приложениях.

Типовое использование

• Микроволновые системы связи: учитывая широкий частотный диапазон и низкие потери на вставку.
• Радиочастотные устройства тестирования и измерения: высокая линейность и изоляция делают данный переключатель идеальным для точных измерительных систем.
• Системы передачи данных и широкополосные сети: отличные параметры сигналов обеспечивают надежную и быструю передачу данных.

Рекомендации по применению

• Используйте стабилизированное питание 5 В для обеспечения надёжной работы компонента.
• Обеспечьте качественный монтаж на поверхностную плату для минимизации паразитных реактивностей и сохранения параметров изделия.
• Рекомендуется проводить адекватное охлаждение в условиях высокой температуры или при работе в режиме высокой частоты для предотвращения перегрева.

Основные технические характеристики

• Тип переключателя: SP8T
• Частотный диапазон: 0 Гц – 8 ГГц
• Изоляция: 25 дБ
• Потери на вставку: 2,7 дБ при 8 ГГц
• Мощность на 1 дБ компрессии (P1dB): 12 дБм
• Третья точка пересечения IP (IIP3): 40 дБм
• Импеданс: 50 Ом
• Напряжение питания: 5 В
• Диапазон рабочих температур: -40°C – 85°C
• Комплектация/Корпус: 24-LFCSP (4x4 мм)

Возможные аналоги

• HMC344MS8G от Analog Devices: выполняет схожие функции, но в корпусе MSOP.
• ADRF5020BCPZ от Analog Devices: другой RF-переключатель, работающий в диапазоне до 44 ГГц, для приложений с более высокими частотами.

Эти компоненты могут служить альтернативами в зависимости от специфики вашего применения и требований к корпусу и диапазону частот.

С HMC321ALP4ETR вы получите современное решение для создания эффективных радиочастотных и микроволновых систем с отличными параметрами и надежностью.
