HMC1161LP5ETR

HMC1161LP5ETR от Analog Devices

Общее описание

HMC1161LP5ETR — это высокопроизводительный микросхемный генератор контролируемой частоты (VCO) для применения в VSAT (Very Small Aperture Terminal) системах. Он поддерживает работу в диапазоне частот от 8.71 ГГц до 9.55 ГГц и выполнен в компактном корпусе LFCSP с размерами 5x5 мм, что делает его идеальным для применения в устройствах с ограниченным пространством.

Преимущества

• Широкий диапазон частот: 8.71 ГГц — 9.55 ГГц, что подходит для множества приложений.
• Высокая стабильность: Обеспечивает стабильную работу в различных условиях.
• Компактный корпус: 32-LFCSP (5x5 мм), что упрощает интеграцию в плотные схемы.
• Низкий уровень фазового шума: Улучшает качество сигнала.

Недостатки

• Ограниченное использование для приложений вне диапазона частот.
• Требует точного распределения тепла для поддержания стабильной работы.

Типовое использование

• VSAT (Very Small Aperture Terminal) системы.
• Спутниковая связь и передача данных.
• Радарные системы.
• Микроволновые радиорелейные системы.

Рекомендации по применению

• Убедитесь, что охлаждение компонента организовано правильно, чтобы избежать перегрева.
• При разработке печатной платы учитывайте особенности монтажа LFCSP корпуса.
• Используйте рекомендованные производителем схемы согласования для достижения оптимальных рабочих характеристик.

Основные технические характеристики

• Рабочий диапазон частот: 8.71 ГГц — 9.55 ГГц
• Рабочее напряжение: 5 В
• Выходная мощность: +8 дБм (типично)
• Фазовый шум: -110 дБ/Гц на частоте отстройки 100 кГц

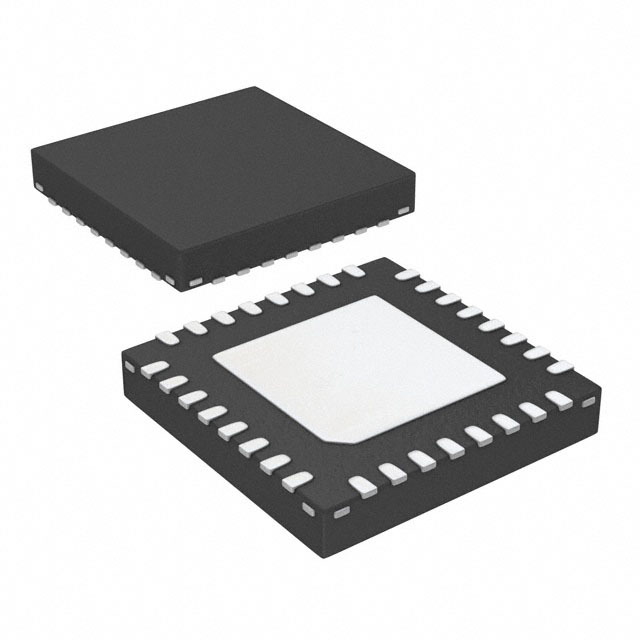

• Корпус: 32-LFCSP (5x5 мм)

Возможные аналоги

• HMC431LP4E: VCO с частотным диапазоном 5.5 ГГц — 6.5 ГГц.
• HMC733LP4E: VCO с частотным диапазоном 8.3 ГГц — 9.4 ГГц.
• HMC698LP5E: VCO с частотным диапазоном 10.5 ГГц — 12 ГГц.

Заключение

HMC1161LP5ETR от Analog Devices — это надежный и высококачественный компонент для создания генераторов контролируемой частоты в системах VSAT и других микроволновых приложениях. Его компактные размеры и высокие эксплуатационные характеристики делают его отличным выбором для современных интеграционных проектов.
