HMC1133LP5E

Описание компонента HMC1133LP5E от Analog Devices

HMC1133LP5E - это 6-битный цифровой фазовращатель на основе GaAs MMIC, предназначенный для работы в диапазоне частот от 4.8 до 6.2 ГГц. Этот компонент обеспечивает 360 градусов покрытия фазы с шагом изменения фазы 5.625 градуса.

Преимущества:

• Высокая точность фазового сдвига: Минимальный шаг в 5.625 градуса позволяет точно настраивать фазу сигнала.
• Широкий диапазон рабочих частот: Подходит для использования в различных радиочастотных приложениях.
• Компактный размер: Использование технологии MMIC позволяет уменьшить размеры устройства, что важно для портативных и встраиваемых систем.

Недостатки:

• Ограниченный диапазон частот: Несмотря на широкий диапазон, он ограничен верхней границей в 6.2 ГГц, что может не подходить для всех приложений.
• Чувствительность к электростатическим разрядам: Как и большинство RF компонентов, требует соблюдения мер предосторожности при обращении.

Типовое использование:

• Радиочастотные передатчики и приемники: Идеально подходит для фазовой модуляции и демодуляции сигналов.
• Радарные системы: Может использоваться для управления фазой антенных массивов.
• Тестирование и измерения: Подходит для использования в оборудовании для тестирования RF компонентов.

Рекомендации по применению:

• Обеспечение защиты от статического электричества: Использование антистатических браслетов и матов при работе с компонентом.
• Тщательное проектирование печатной платы: Для минимизации потерь на вставку и обеспечения стабильности работы компонента.

Основные технические характеристики:

• Частотный диапазон: 4.8 - 6.2 ГГц
• Фазовый шаг: 5.625 градуса
• Количество бит: 6

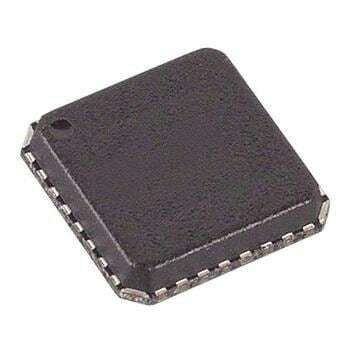

• Тип корпуса: QFN-EP-32

Возможные аналоги:

• HMC1097 от Analog Devices - другой фазовращатель с похожими характеристиками, но в другом частотном диапазоне.

Этот компонент подходит для разработчиков, работающих над передовыми радиочастотными системами, где требуется высокая точность и надежность фазового сдвига.
