HMC1040LP3CETR

HMC1040LP3CETR от Analog Devices

Общее описание

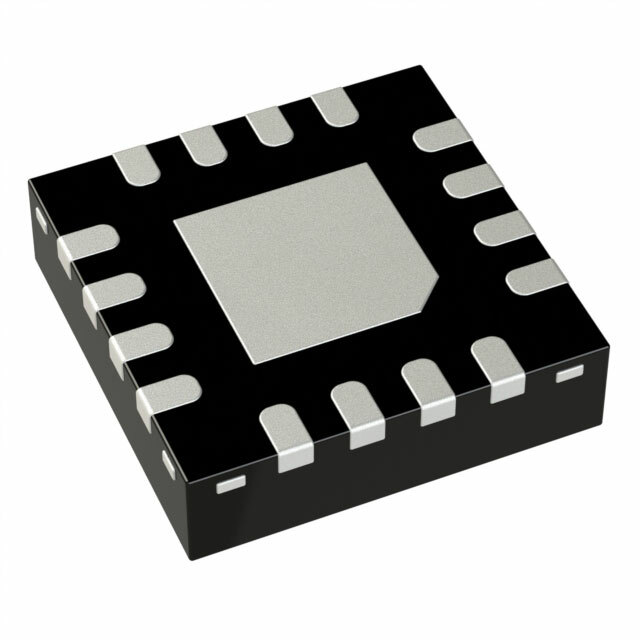

HMC1040LP3CETR — это широкополосный усилитель мощности для сверхвысокочастотных (СВЧ) приложений, разработанный Analog Devices. Устройство работает в частотном диапазоне от 24 ГГц до 43,5 ГГц и упаковано в компактый корпус QFN размером 3x3 мм.

Преимущества

• Широкий частотный диапазон: 24 ГГц ~ 43,5 ГГц, что позволяет применять усилитель в различных СВЧ-системах.
• Высокая линейность: Достигается высокая точность благодаря линейности и низкому уровню шума.
• Компактный корпус: Устройство упаковано в компактный QFN корпус размером 3x3 мм, что позволяет экономить место на печатной плате.

Недостатки

• Чувствительность к перегрузкам: Высокочастотные компоненты зачастую имеют ограничения по максимальной мощности и перегрузкам по напряжению.
• Требование к точному контролю питания: Для достижения оптимальной производительности требуется стабильное напряжение питания.

Типовое использование

• Системы VSAT (спутниковая связь с малыми абонентскими станциями).
• Радиочастотные приемопередающие модули.
• Системы прямого радиовидения и радары.
• Высокопроизводительные измерительные приборы и тестеры.

Рекомендации по применению

1. Печатная плата: Используйте высокочастотные технологии проектирования, включая многослойные платы с контролем импеданса.
2. Экранирование: Применение металлических экранирующих корпусов поможет уменьшить влияние электромагнитных помех.
3. Температурный режим: Обеспечьте эффективное охлаждение для стабильной работы в широком диапазоне температур.

Основные технические характеристики

• Частотный диапазон: 24 ГГц ~ 43,5 ГГц
• Уровень P1dB (точка компрессии на 1 дБ): 12 дБм
• Коэффициент усиления: 25 дБ
• Шумовая фигура: 2,7 дБ
• Тип сигнала: VSAT
• Напряжение питания: 2,5 В
• Ток питания: 70 мА
• Частота тестирования: 24 ГГц ~ 27 ГГц
• Тип монтажа: Поверхностный монтаж
• Корпус / упаковка: 16-QFN (3x3)

Возможные аналоги

• HMC1041LP3E от Analog Devices: Обладает схожими характеристиками, но с измененными параметрами частотного диапазона.
• MAX2025 от Maxim Integrated: Высокопроизводительный СВЧ-усилитель с аналогичными техническими показателями.

Используя HMC1040LP3CETR, вы получите высокопроизводительный и надежный узел для своих СВЧ-приложений благодаря широкому частотному диапазону и отличным усилительным характеристикам.
